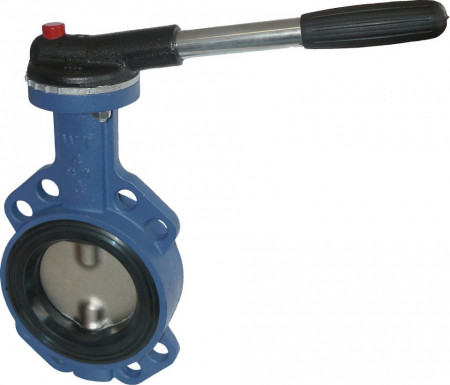

Robinet de inchidere fluture Herz (model WAFER), actionare manuala, corp fonta, disc inox, DN250 (10''), PN10, cod 1 4219 08

Descriere

Robinet de inchidere fluture Herz (model WAFER), actionare manuala, corp fonta, disc inox, DN250 (10''), PN10, cod 1 4219 08

Domeniul de utilizare al clapetelor include sistemele de încălzire, ventilaţie, climatizare, instalaţii de stingere a incendiilor, precum şi în domeniul agricol.

Clapetele îndeplinesc cerinţele de utilizare în contact cu apa şi cu aerul.

Clapetele pot fi utilizate atât ca armături de închidere, cât şi ca armături de reglare. Selectarea se realizează prin fixarea pârghiei la nivelul plăcii rasterului.

Pârghia este alcătuită din poliamide rigidizate cu fibre de sticlă cu blocare activată cu arc şi orificiu integrat de blocare.

Flanşa de îmbinare este recomandată pentru mecanisme de transmisie şi propulsie normate conform prevederilor ISO 5211.

Garnitura de cauciuc oferă protecţie interioară carcasei împotriva coroziunii. Nu sunt necesare garnituri suplimentare pentru flanşe.

Clapetele sunt verificate după montarea definitivă conform normelor ISO 5208 cu privire la stabilitatea şi etanşeitatea carcasei, la etanşeitatea scaunului şi la funcţionare.

Robinet de inchidere fluture cu maneta, model WAFER (cu prindere intre flanse)
Corp din fonta cenusie GG, GJL-250 / JL 1040 conform EN 1561, cu flanse PN 16 conform EN 1092.
Corpul este vopsit cu vopsea de culoare albastra RAL 5000.
Disc din otel inoxidabil 1.4408, ax din otel inoxidabil ASTM-A276 / Tip 316.
Actionare manuala tip maneta din otel ST14.03 (DN50÷DN150) / S235 DIN2458/1626 (DN200÷DN300).
Etansare disc cu garnitura masiva din cauciuc (EPDM conform ISO 1691).
Etansare ax cu garnituri de tip O-ring din cauciuc (EPDM conform ISO 1691).
Temperatura maxima de functionare: 110ºC
Presiunea maxima de functionare: 16 bar
