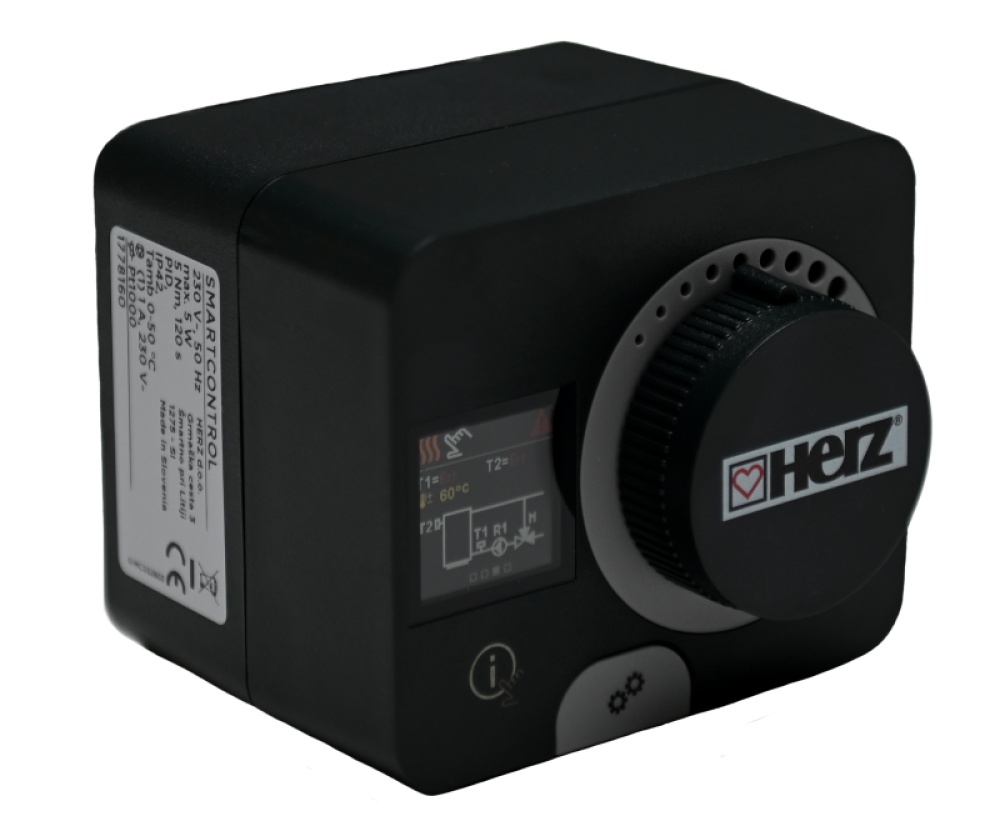

Actionare electrica cu controler integrat Herz SMARTCONTROL, 230 V/2, 3 pct, cod 1 4522 00

Descriere

Acționare electrică cu controler integrat Herz SMARTCONTROL, 230 V/2, 3 pct, cod 1452200

Acționările electrice SMARTCONTROL sunt dispozitive moderne comandate de un controler inteligent integrat, pentru reglarea vanei de amestec și a pompei de circulație. Acestea sunt produse în tehnologie digitală și de montare la suprafață (SMT). Sunt concepute pentru a regla temperatura constantă în diverse aplicații de încălzire și răcire. Ele sunt cel mai frecvent utilizate pentru reglarea temperaturii de retur la cazan sau al temperaturii de tur a sistemului.

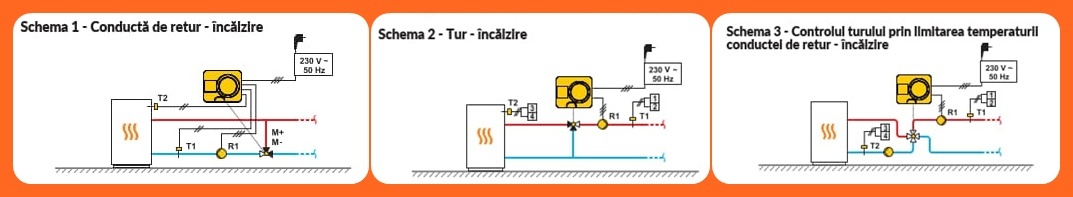

Scheme hidraulice

Acționările electrice HERZ SMARTCONTROL sunt proiectate pentru a menține o temperatură constantă în conductă. Conceput pentru un control precis și constant al temperaturii în conducte, produsul nostru inovator dispune de un controler inteligent cu o unitate de procesor integrată, fiind complet PLUG & PLAY.

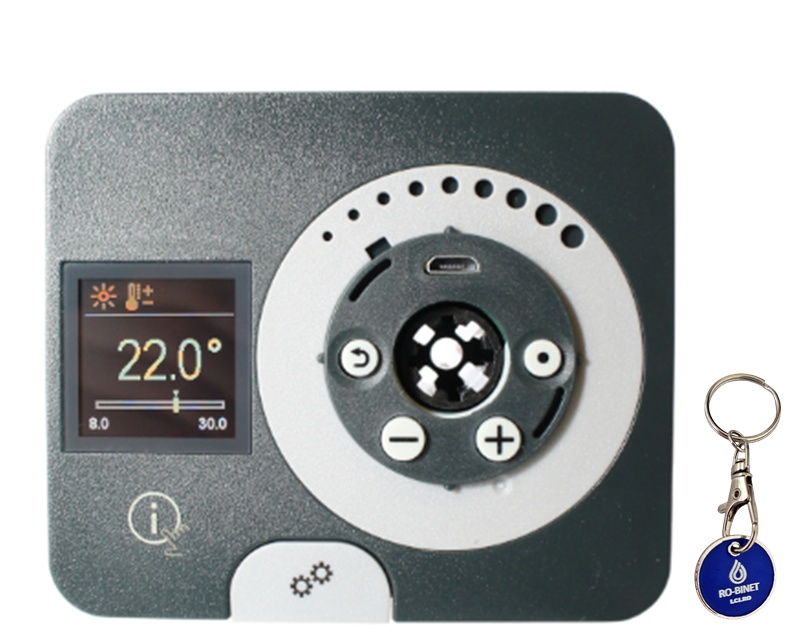

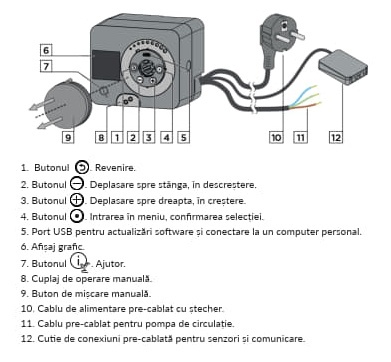

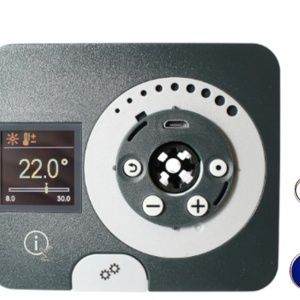

Acționările sunt configurate prin intermediul unei tastaturi și un afișaj grafic, care oferă, de asemenea, citiri ale temperaturii în timp real și alte date relevante. Un motor integrat este utilizat pentru a acționa vana de amestec. Controlerul trebuie conectat la sursa de alimentare folosind un cablu precablat cu un ștecher.

Date de funcționare:

• Controlul vanei de amestec: PID în 3 puncte
• Controlul pompei de circulație: 2 puncte (ON/OFF)
• Tensiune nominală (alimentare): 230 V
• Frecvență nominală a tensiunii: 50 Hz
• Ieșire de control: Releu semiconductor, 1(1), A-, 250V-
• Consum de putere în funcționare: max. 3,5 W
• Consum de putere în standby: max. 0,5 W

Aplicații

Smartcontrol (1 4522 00)
• Reglarea temperaturii apei de retur către un boiler sau altă sursă de energie
• Menținerea unei temperaturi constante de intrare pentru sistemele de încălzire sau răcire

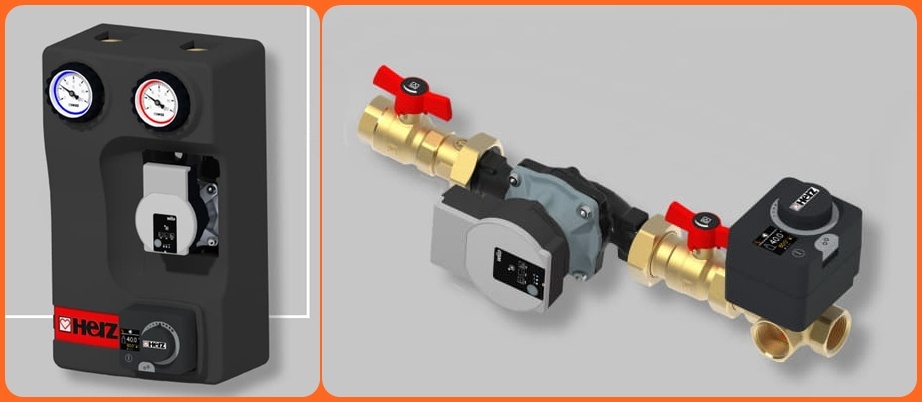

Acționările electrice cu controler integrat fac parte din noile sistemele Herz SMARTCONTROL, Grupurile de pompare Herz Pumpfix SMARTCONTROL
și setul pentru reglarea temperaturii pe retur Herz EUROMIX SMARTCONTROL.

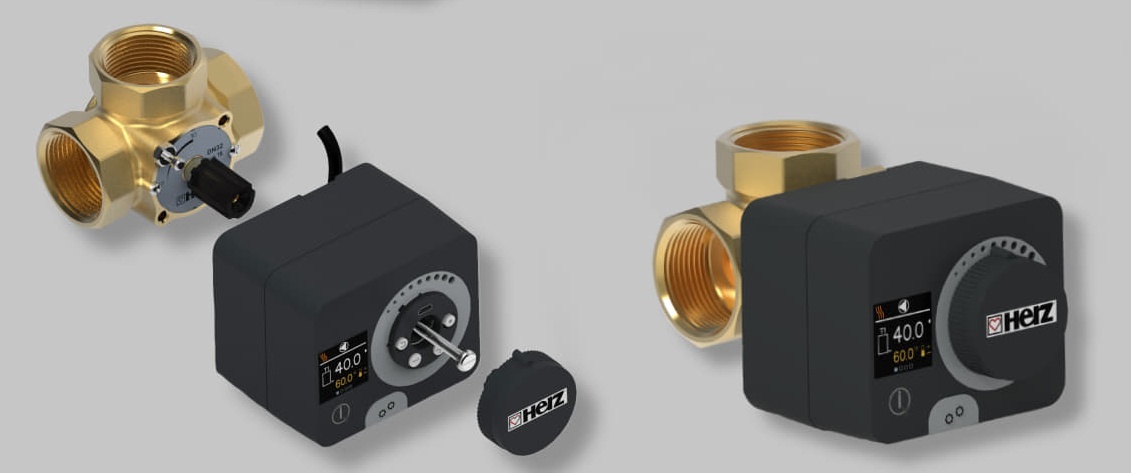

Acționările electrice HERZ Smartcontrol (1 4522 0x) sunt complet compatibile cu vanele de amestec HERZ DN15÷DN50 cu 3 căi (1 2137 xx) și cu 4 căi (1 2138 xx).

Se atașează la vana de amestec folosind un șurub, asigurând o conexiune sigură și stabilă. Această compatibilitate garantează un control precis și o reglare eficientă a debitului în diverse sisteme de încălzire și răcire.

Este important de reținut că atât acționarea electrică HERZ Smartcontrol, cât și vana de amestec cu 3 sau 4 căi trebuie achiziționate separat. Această abordare modulară permite utilizatorilor să selecteze componentele specifice care se potrivesc cel mai bine cerințelor sistemului lor, oferind flexibilitate în instalare și proiectare a sistemului.

Pentru a instala acționarea Smartcontrol, mânerul roșu trebuie îndepărtat de la vana HERZ cu 3/4 căi.
