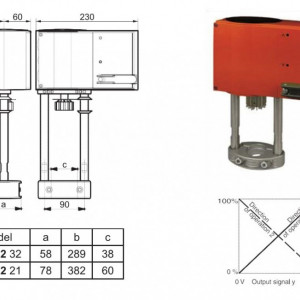

Acționare electrică Herz pentru vane cu ventil, cu tehnologie SUT, cod 1 7712 21

Descriere

Acționare electrică Herz pentru vane cu ventil, cu tehnologie SUT, cod 1 7712 21

Funcția SUT combină toate modurile de funcționare și opțiunile de comandă într-o singură acționare electrică.

Actionare electrica 2500 N, 24V/0-10V, 2, 3 pct;
- pentru regulator automat debit cu 3 prize presiune Herz F4006 (PICV) DN125÷DN200 UHF (pentru mai multe detalii, consultați matricea de selecție);
- nu necesita adaptor montaj;

Caracteristici:

Pentru regulatoare cu ieșire constantă (control continuu 0...10 V sau 4...20 mA) sau ieșire de comutare (comandă în 2 sau 3 puncte).
Motor pas cu pas, cu unitate de comandă electronică SUT și electronic, decuplare dependentă de forță.
Montaj simplu pe vană; axul este conectat în mod automat după ce este aplicată tensiunea de comandă.
Detectarea automată a semnalului de comandă aplicat (constant sau comutat); indicat de două LED-uri.
Comutatoare de codificare pentru a selecta caracteristica și timpul de funcționare.
Tipul de caracteristică (liniar / pătratic / procentaj egal), poate fi setat pe acționarea electrică.
Adaptarea automată la cursa vanei (cursă minimă robinet 8 mm, cursă maximă robinet 49 mm). Cursa măsurată este numerotată și nu este pierdută nici în eventualitatea unei căderi de tensiune.
Sensul de funcționare poate fi selectat prin intermediul bornelor cu filet, când se face conexiunea electrică.

Manetă pentru reglare manuală externă cu decuplarea motorului și ca declanșator pentru reinițializare.
Alimentare electrică 230 V cu modul sau conectare directă pentru 24 V~ / 24 V=; activare continuă admisibilă și cu 230 V.
Mecanism de acționare care nu necesită întreținere, fabricat din metal sinterizat; placa de bază a cutiei de viteze din oțel.
Coloane de montaj fabricate din oțel inoxidabil; consola de montaj fabricată din aliaj ușor turnat pentru instalarea pe vană.
Conexiuni electrice (cabluri cu secțiune max. 2,5 mm²), cu borne cu filet.
Trei ieșiri pentru cabluri M20 × 1,5 (2×) și M16 × 1,5.
Montarea se face pe verticală îndreptat în sus, nu suspendat!
