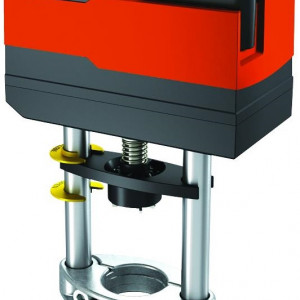

Actionare electrica Herz pentru vanele cu 2 si 3 cai cu flanse (F4035, F4037), DN65-DN80, cod 1 7712 30

Descriere

Actionare electrica Herz pentru vanele cu 2 si 3 cai cu flanse (F4035, F4037), DN65-DN80, cod 1 7712 30

Functionare:

Acționarea electrică poate fi folosită ca o acționare electrică în 2 puncte (DESCHIS/ÎNCHIS) sau în 3 puncte (DESCHIS/OPRIT/ÎNCHIS).
Timpul de funcționare a acționării electrice poate fi setat cu comutatoarele S1 conform cerințelor. Folosind comutatorul S2, sensul de funcționare poate fi schimbat. În pozițiile de capăt (opritorul limitator al vanei sau când este atinsă cursa maximă), ori la supraîncărcare, decuplarea electronică a motorului (fără comutator de limită) răspunde și oprește motorul. Maneta externă permite setarea manuală a poziției. După ce maneta este pliată înapoi, acționarea electrică poate fi pornită din nou, în mod normal. Când maneta este extinsă, acționarea electrică rămâne în această poziție.

Date tehnice:

Acționare electrică pentru vane cu 2 și 3 căi și regulatoare automate de debit, corp cu flanșe
Putere de acționare 1000 N, tensiune AC 230 V, comandă: în 2/3 puncte
Timp de acționare: 6(12) s/mm; Cursa: 20 mm; Consum de putere: < 2,4 W, < 4,0 VA

Compatibilitate cu regulatoare cu o ieșire de comutare (comandă în 2 sau 3 puncte).
Motor sincron cu unitatea de comandă electronică și decuplare dependentă de sarcină.
Sensul de funcționare și timpul de poziționare poate fi setat folosind comutatoarele de codificare.

Actionare electrica pentru HERZ-F 4035, F 4037 DN65-DN80.
Necesita set adaptor pentru montaj pe vana, care se comanda separat.
Motor sincron cu unitate de control electronica; activare/decuplare electronica.
Corp din plastic ignifug, 2 parti – partea de sus rosie si cea de jos neagra.
Posibilitate de actionare manuala cu parghie; cablu cu lungime 1,2 m inclus.
Pozitii permise montaj verticala si orizontala; nu se monteaza rasturnat.
Protectie tip IP54; nu este construita pentru utilizare in mediul exterior.
Temperaturi acceptate: de ambient -10÷55ºC; fluid de lucru 0÷100ºC.
