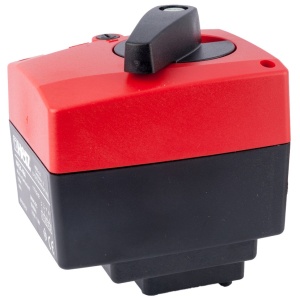

Actionare electrica Herz vana rotativa 3, 4 cai, DN15÷DN50, 24 V/0-10 V, cod 1771257

Descriere

Actionare electrica Herz vana rotativa 3, 4 cai, DN15÷DN50, 24 V/0-10 V, cod 1771257

Robinetele motorizate ne permit să ne apropiem de dorințele utilizatorului privind confortul și economiile de energie.

Acestea sunt utilizate în sistemele de încălzire, răcire și proces, unde dorim să funcționeze 24 de ore pe zi, caracteristicile lor constante și precise și caracteristicile de reglare, chiar și cu sarcini foarte mici, sunt decisive pentru eficiența sistemelor.

Acționare electrică pentru robinete rotative cu 3, 4 cai HERZ-cod 2137, sau cod 2138

Date electrice

Tensiune nominală: c.a./c.c. 24 V
Frecvență la tensiunea nominală: 50/60 Hz
Domeniu de tensiune nominală: c.a. 19,2...28,8 V / c.c. 19,2...28,8 V

Putere consumată în timpul funcționării:1,5 W

Putere consumată pentru dimensionare cablu: 2,5 VA
Conexiune alimentare / reglare: Borne 4 mm² (cablu Ø6...8 mm, 4 conductori)
Funcționare în paralel: Da (notați datele de performanță)

Date de funcționare

Cuplu motor: 10 Nm

Domeniu de funcționare Y:  2...10 V

Domeniu de funcționare Y note: Domeniu de funcționare selectabil 0...10 V sau 2...10 V

Feedback de poziție U: 2 V

Precizie poziționare: ±5%
Sensul de mers al motorului: rotație în sensul acelor de ceasornic

Comandă manuală: decuplare temporară și/sau permanentă a angrenajului mecanismului cu ajutorul butonului rotativ de pe carcasă

Unghi de rotație: 90°
Timp de funcționare motor: 140 s / 90°

Valoarea ciclului de funcționare: 75% (= timp activ 140 s / timp de funcționare 187s)

Nivel de putere fonică, motor: 37 dB(A)

Indicator de poziție: Placă scală reversibilă

Caracteristicile produsului

Dispozitivul de acționare electrică este activat cu un semnal în 3 puncte.
Montaj direct simplu cu un singur șurub. Bolțul filetat inclus în dotare servește ca un dispozitiv anti-rotație. Poziția de montaj poate fi selectată liber în trepte de 90°.
Comandă manuală posibilă cu maneta. Decuplarea temporară a angrenajului prin apăsarea butonului rotativ. Decuplare permanentă prin apăsarea și rotirea simultană a butonului rotativ cu 90° în sensul acelor de ceasornic.
Dispozitivul de acționare electrică este protejat împotriva suprasarcinii și se oprește automat atunci când este atins opritorul de capăt.
Dispozitivul de acționare electrică se oprește pentru șapte secunde în cazul blocării, apoi încearcă să repornească. Dacă starea de blocare persistă, dispozitivul de acționare electrică încearcă să repornească o dată la două minute, în total de 15 ori, și ulterior doar o dată la două ore.
