Control solar V2 Levtech, cod LSP-SC2

Descriere

Control solar V2 Levtech, cod LSP-SC2

Scopul regulatorului solar este de a controla un sistem solar termic simplu, care constă dintr-un colector solar, un rezervor de stocare și o pompă. Comparând temperatura dintre colector și rezervorul de stocare, acest dispozitiv se asigură că întregul sistem este sigur și foarte eficient. A fost proiectat pentru a fi ușor de instalat și utilizat.

Ce face controlerul solar?

Modulul are două intrări. Ambele sunt senzori Pt1000, unul care intră în colectorul solar, iar celălalt în rezervorul de apă. Are o ieșire pentru a comuta pompa de circulație. Pe ieșire, există tensiunea de alimentare atunci când ieșirea este activă. Unitatea compară cele 2 valori de temperatură și comută ieșirea (pompa) dacă este necesar. Controlerul este alimentat de la rețea de la 150V la 240V AC.

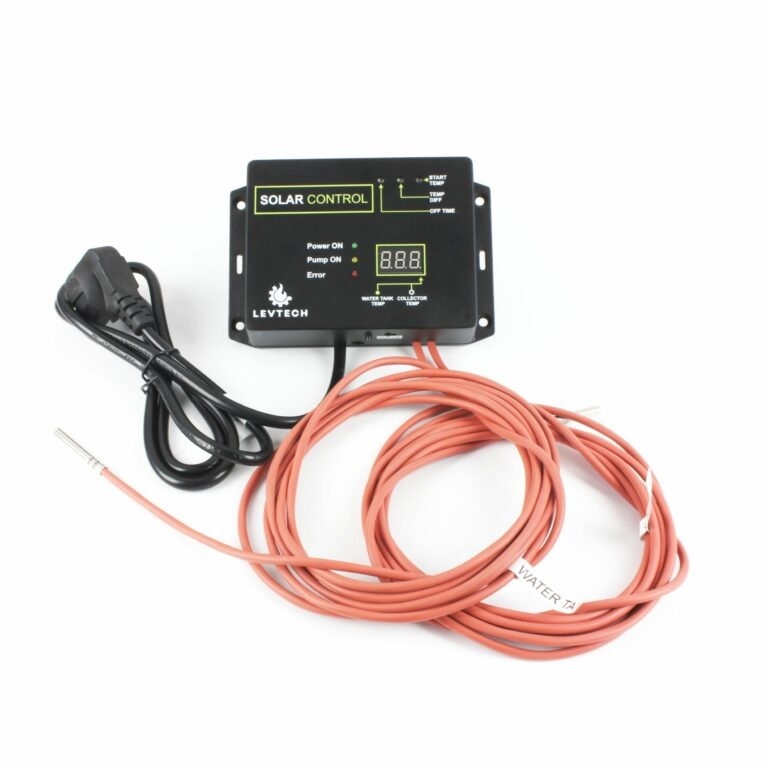

 Controlerul este livrat cu:

• 2x senzori Pt1000
• 1x cablu de alimentare
• 1x instrucțiuni scurte de utilizare

Caracteristici

- Funcția anti-îngheț
- Modul vacanță
- Alarma sonoră
- Afișarea temperaturii
- Alarma de eșec a senzorului

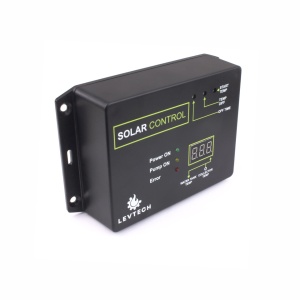

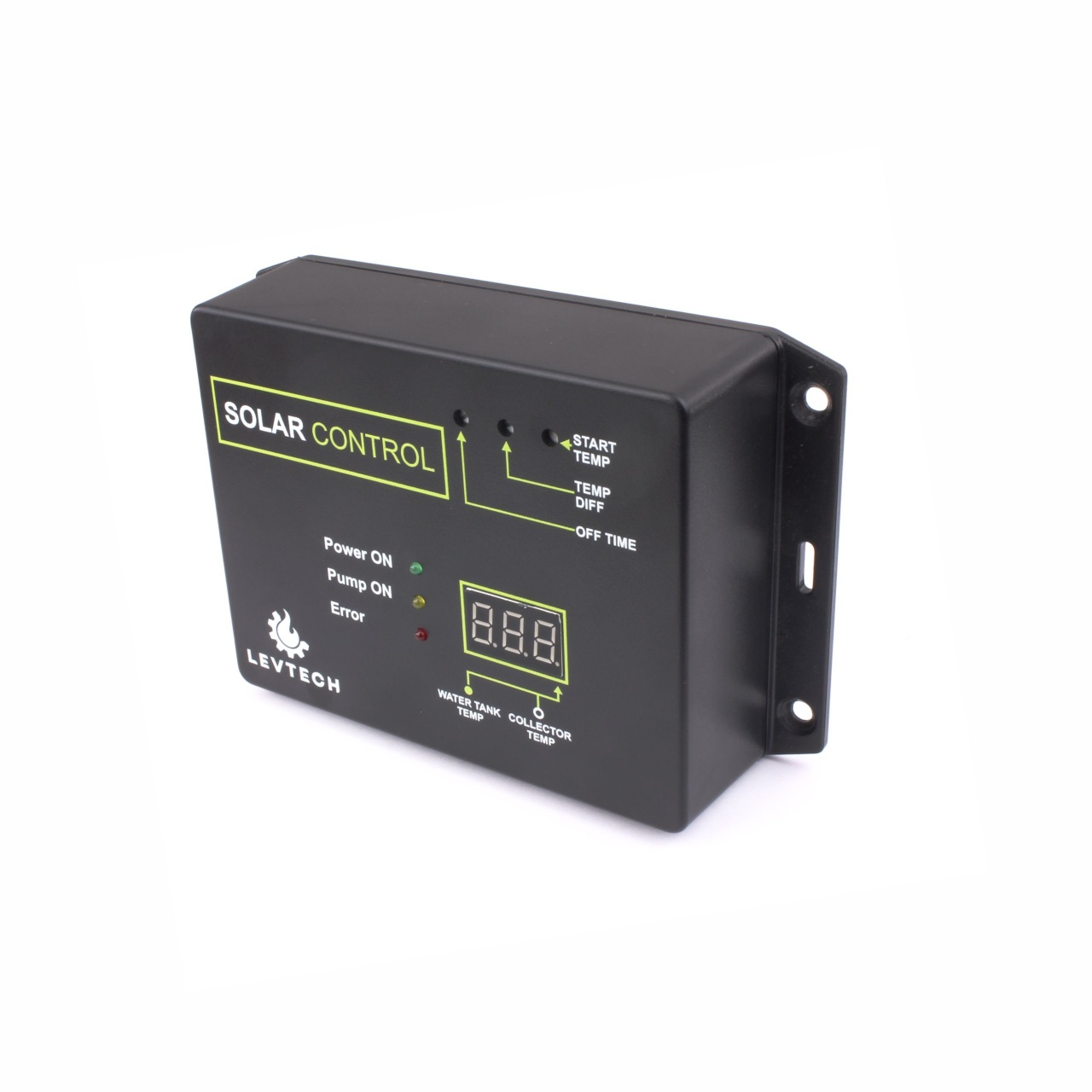

- Carcasă pentru montare pe perete
- Control manual
- Funcția de economisire a pompei

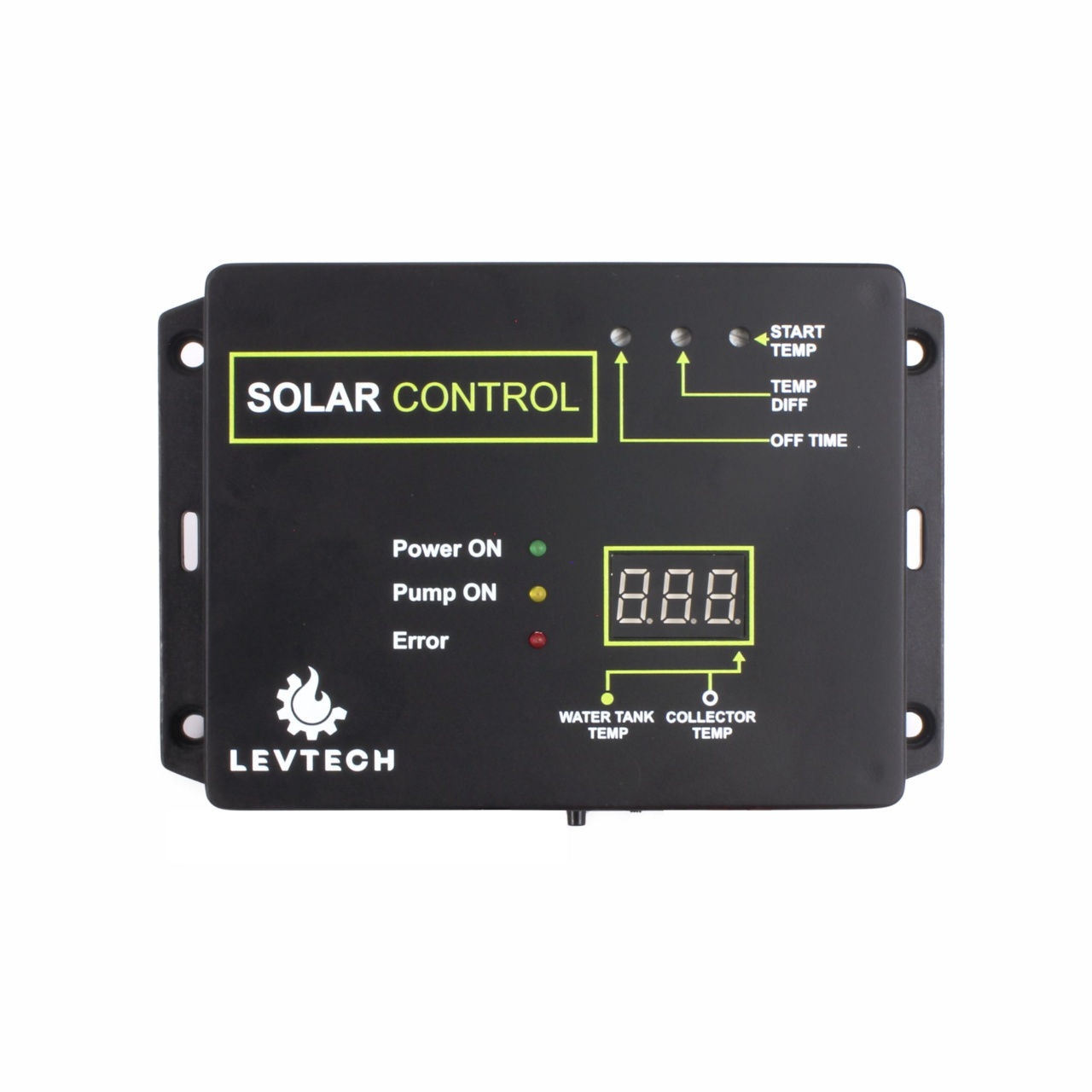

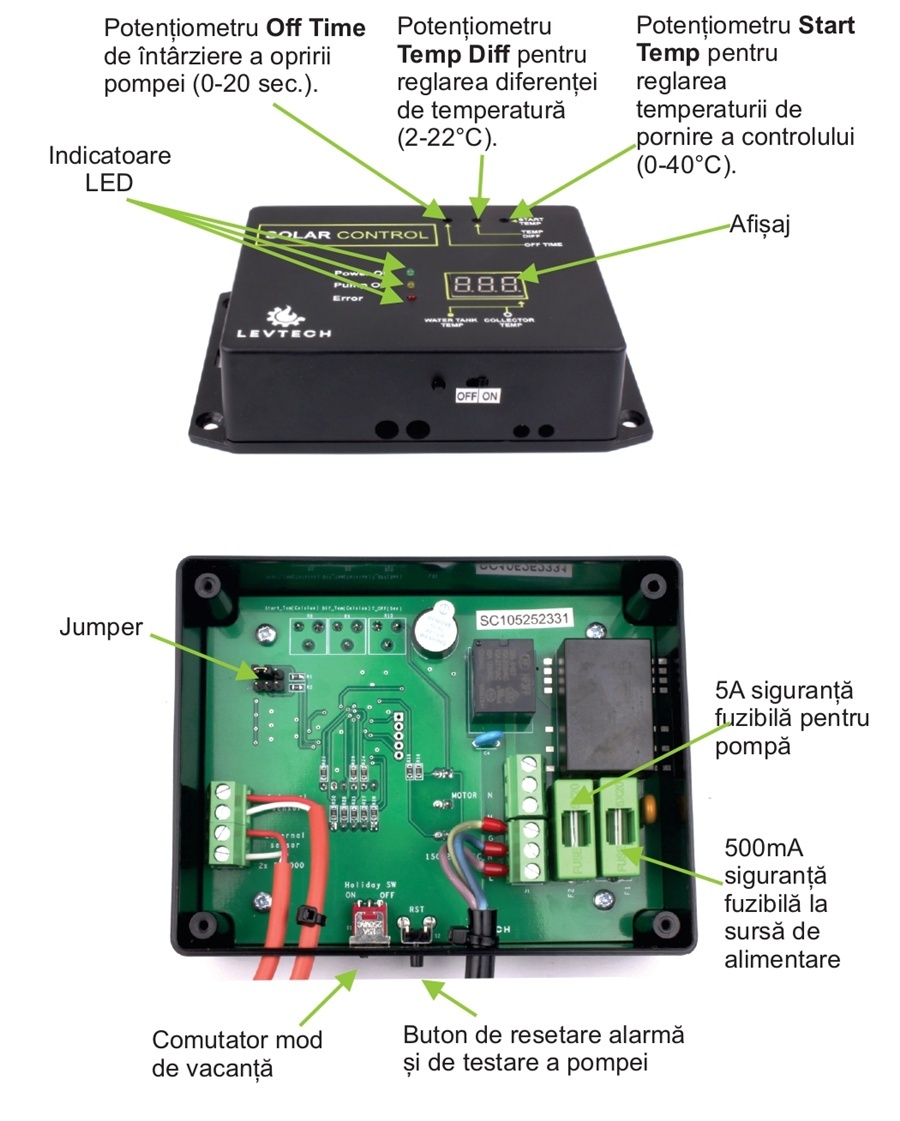

Potențiometre

Cu ORA DE OPRIT puteți seta cât timp va funcționa pompa după ce temperaturile s-au egalizat. Acest lucru poate fi util pentru a preveni stagnarea agentului de transfer termic mai cald în conducte, putând să le deterioreze. Valoarea sa poate fi setată de la 0 la 20 de secunde.

TEMP DIFF determină diferența de temperatură la care regulatorul trebuie să comute. Atunci când temperatura colectorului solar devine mai mare decât
temperatura rezervorului cu această valoare, controlerul va porni pompa. Reglabilă de la 2 la 22 de grade.

The START TEMP potențiometrul este utilizat pentru a seta temperatura de pornire a sistemului. Temperatura colectorului trebuie să fie mai mare decât această valoare pentru ca pompa să pornească, indiferent de diferența de temperatură dintre colector și rezervor. De exemplu: colector solar = 38, rezervor = 30, TEMP START = 40, TEMP DIFF = 6 grade Celsius. Chiar dacă aveți diferența de 6 grade, din moment ce temperatura colectorului nu a ajuns la 40 de grade, pompa nu va porni.

Date tehnice
Greutate  185 g
Dimensiuni  147 × 96 × 38 mm
Tensiunea de alimentare  150 până la 240 VAC la 50Hz

Consum mediu 1w

Afișare  Afișaj cu 3 cifre și 7 segmente

Temperatura de funcționare   -20 C până la 60 C

Tensiunea de ieșire  Tensiunea de intrare

Intrările senzorilor Pt1000

Domeniul de măsurare  -50 C până la 180 C

Precizia controlului temperaturii  +/-0.5 C
