Grup de amestec pentru incalzire in suprafete Herz, cu pompa de recirculare de inalta eficienta tip WILO, cod 1 7320 05

Descriere

Grup de amestec pentru incalzire in suprafete Herz, cu pompa de recirculare de inalta eficienta tip WILO, cod 1 7320 05

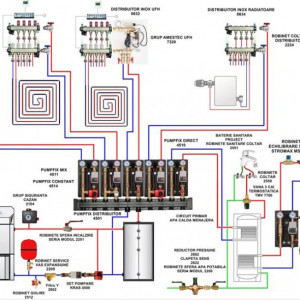

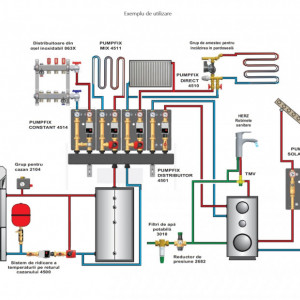

Grupul de amestec este folosit in sisteme mixte de incalzire, de inalta temperatura, cand exista o nevoie de incalzire a unui sistem de incalzire la joasa temperatura – incalzire radianta (incalzire in pardoseala / pereti).

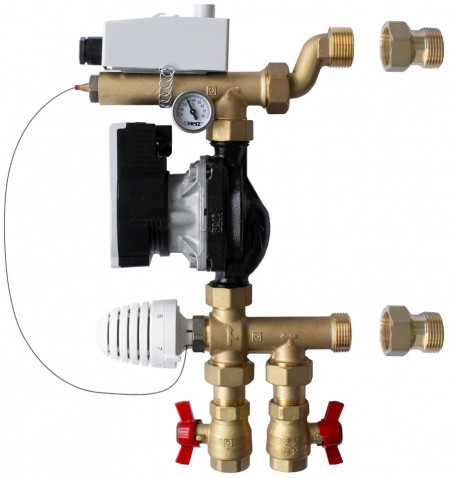

Piesele componente grupului de amestec HERZ:

1. Vana de amestec

2. Clapeta de sens

3. Cap termostatic

4. Termometru

5. Termometru

6. Pompa de circulatie tip WILO PARA 15-130/6-43/SC

7. Distantier

8. Manson de imersie

9. Conector olandez

10. Robinet cu sfera

11. Termostat de comanda prin contact

Grupul de amestec controleaza circuitul de incalzire secundar prin intermediul termostatului de ambient (in functie de necesitati).

Temperatura pe retur poate fi reglata la o valoare constanta sau conform necesitatilor utilizatorului (a datelor din proiect).

Racordurile la pompa nu sunt complet insurubate, deoarece instalatorul poate ajusta pozitia pompei in functie de spatiul disponibil.

Dupa asamblare, instalatorul trebuie sa verifice racordarile pe pompa pentru etanseitate la apa.

In cazul in care exista impuritati in mediul de lucru (apa dura, praf etc.) trebuie instalat un filtru, in caz contrar impuritatile putand deteriora etansarile vanei.

Date de functionare :

Presiune nominala: 6 bar

Temperatura maxima de lucru: 110°C (sugerata max. 55°C)

Temperatura minima de lucru: 2°C

Coeficient de debit kvs – pe directia AB−A: 5,0

Coeficient de debit kvs – pe directia AB−B: 3,8

Cursa vanei de amestec: 3,7 mm

Coeficient de debit kvs cu bypass complet deschis: 0,7

Diferenta de presiune intre circuitele instalatiei mixte:

Δ pprimar c > p secundar c
