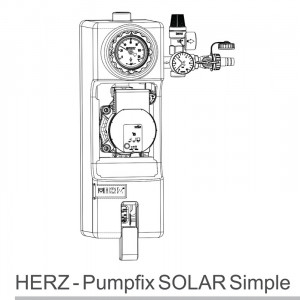

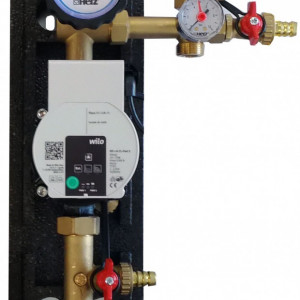

Grup de pompare HERZ-Pumpfix SOLAR Simple cu pompa Wilo, cod 1 7314 33

Descriere

Funcțiile componentelor

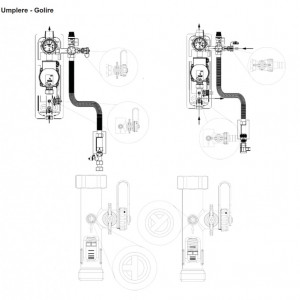

Robinetul de reținere SOLAR: este integrat în corpul debitmetrului. Robinetul cu sferă este utilizat ca element de închidere. Funcția robinetului de reținere poate fi blocată, de exemplu, pentru golirea sistemului. Rotiți maneta la 45°în sensul acelor de ceasornic, pentru a dezactiva robinetul de reținere.

Date de funcționare

Temperatura maximă de lucru:  110°C;

Presiune maxim admisă:  PN 10;

Temperatură maxim admisă pe termen scurt:  120°C < 15s;

Raport de amestec: propilen-glicol 25-50%;

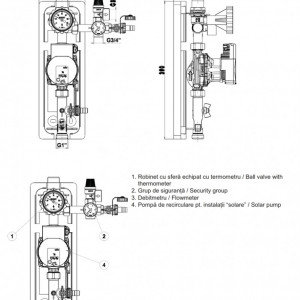

Ansamblul este echipat cu:

1. Robinet cu sferă echipat cu termometru

2. Grup de siguranță

3. Debitmetru

4. Pompă de recirculare pt. instalații “solare”

Comandă externă printr-un sistem PWM

Evaluarea cerințelor (nivel/punct de referință) pentru comandă se face de la un controler. Controler-ul trimite un semnal PWM ca variabilă de acționare la pompa model PARA-STG. Wilo recomandă utilizarea controlului de tip PWM2, din motive de securitate. Generatorul de semnal PWM dă o comandă periodică de impulsuri la pompă(ciclul de funcționare), conform DIN IEC 60469-1. Variabila de acționare este determinată de raportul dintredurata impulsului și perioada de impuls. Ciclul de funcționare este definit ca un raport fără dimensiune, cu ovaloare de 0 ... 1 sau 0 ... 100%. Controlul de tip PWM2 este explicat grafic în fișa tehnică aferentă pompeiWILO de tip PARA-STG.

ATENȚIE!

Conexiunea alimentării electrice (230 V AC) la pinii de comunicație (iPWM) distruge produsul.La intrarea PWM, tensiunea maximă este de 24 V tensiune de intrare sincronizată.

Grupurile propuse de noi sunt produse de către Herz Armaturen GmbH, companie austriacă cu peste 125 de ani de experiență în domeniul armăturilor pentru instalații și unul dintre liderii mondiali din domeniu. Pe lângă acestea vă putem oferi și multe alte produse și armături pentru instalațiile termice, solare și de alimentare cu apă și gaz!
