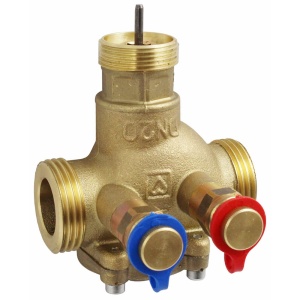

Regulator automat de debit independent de presiune cu 2 prize presiune Herz 4006-M SMART (PICV), cod 1 4006 39

Descriere

Regulator automat de debit independent de presiune cu 2 prize presiune Herz 4006-M SMART (PICV), cod 1 4006 39

• FE G3/4 etansare plana, cursa 4 mm, DN15 MF, max. 190 l/h
• Model cu scaun drept, din alama rezistenta la dezincare in executie galbena (nenichelata).
• Cu 2 prize de presiune pentru masurarea debitului si a presiunii diferentiale.
• Cu posibilitate de utilizare impreuna cu un actuator, cu conexiune M 28 x 1,5 si cursa de 4 mm.
• Conexiune cu filete exterioare tip G, cu etansare plana; conectorii si actuatorul se comanda separat.

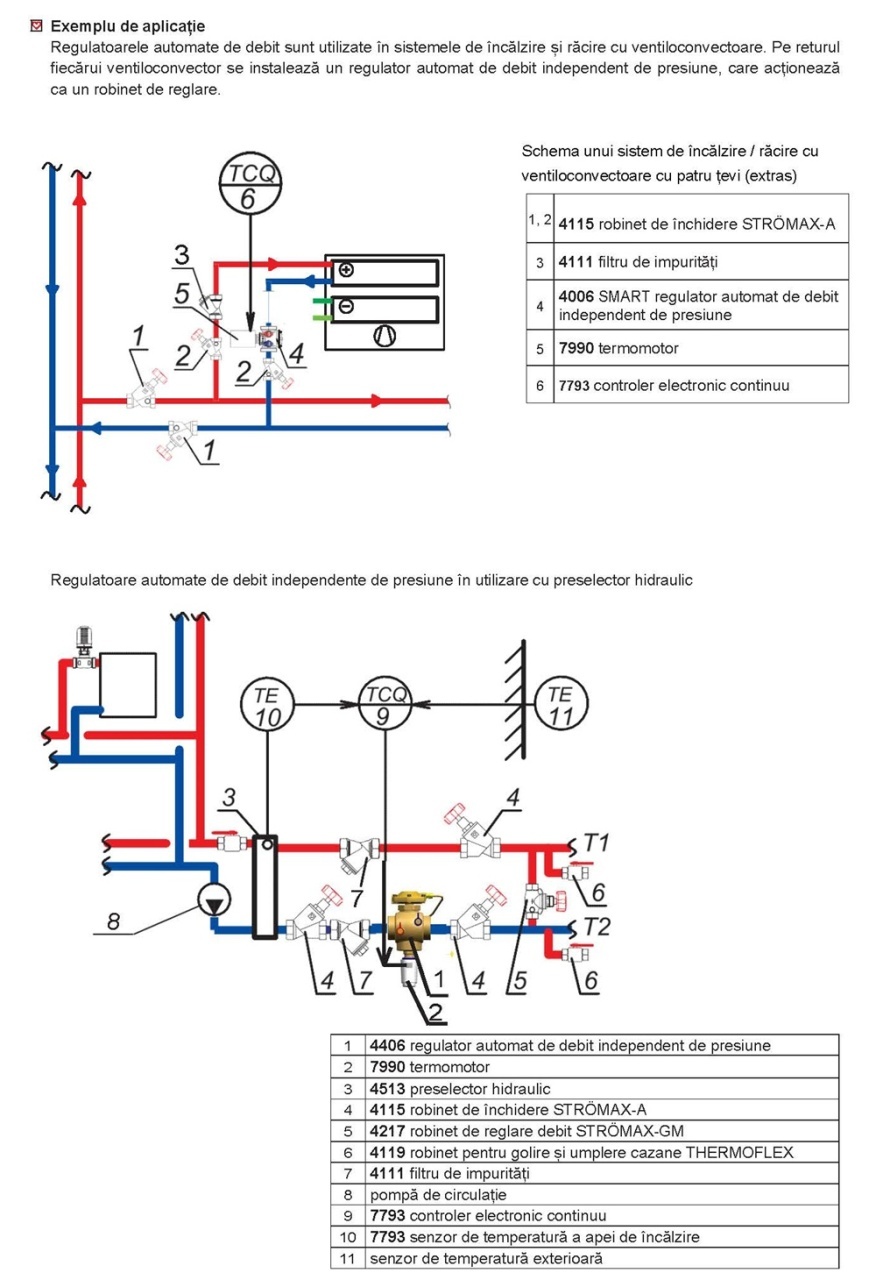

• Regulatorul este potrivit pentru sistemele de incalzire si racire.
• Temperatura maxima de functionare: 130°C
• Temperatura minima de functionare: -20°C (apa 2°C)
• Presiunea maxima de functionare: 16 bar

Domeniul de utilizare

Regulatorul automat de debit independent de presiune se utilizează în toate sistemele de încălzire și răcire cu pompe de circulație. Robinetul menține automat debitul constant către partea necesară a sistemului la debitul setat prin măsurarea și ajustarea imediată la orice variație de presiune.
Reglajele robinetului afectează în mod direct debitul volumetric prin robinet. Astfel, este posibilă reglarea debitului maxim pe baza diagramei de debit atunci când se montează robinetul. Acest lucru permite echilibrarea circuitelor de încălzire, a instalațiilor de apă de răcire, a panourilor de răcire și încălzire prin plafon, a aerotermelor etc. fără a fi nevoie să se evalueze mai întâi variațiile de presiune din sistem.

Montajul

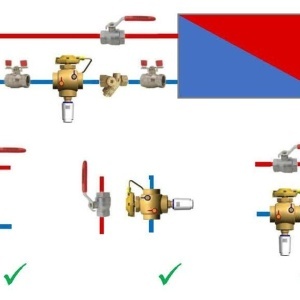

Montajul se recomandă a se face pe retur, poziția de montaj nu contează. Direcția de curgere este dată de direcția săgeții de pe carcasa robinetului. Se recomandă montajul a câte unui robinet de închidere înainte și după regulatorul automat de debit. Regulatorul automat de debit poate fi închis cu cheia de reglare HERZ (1 4006 02). Debitul dorit este stabilit în [%] din debitul maxim. Închiderea se realizează prin rotirea spre dreapta până la punctul de oprire (afișaj < 0% zona roșie).
