Descriere

Robinet de descarcare diferential Herz, coltar, DN20, cod 1 4004 42

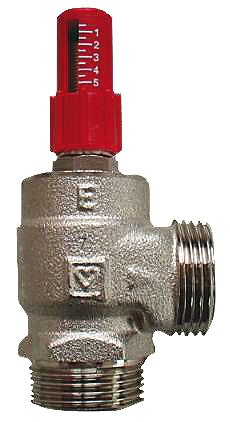

Robinet de descărcare la presiune diferențială, model colțar, din alamă nichelată.
Reglarea se face cu ajutorul roții de manevră și citirea valorilor direct pe scală.
Conexiune cu filete exterioare și etanșare plană; conectorii se comandă separat.

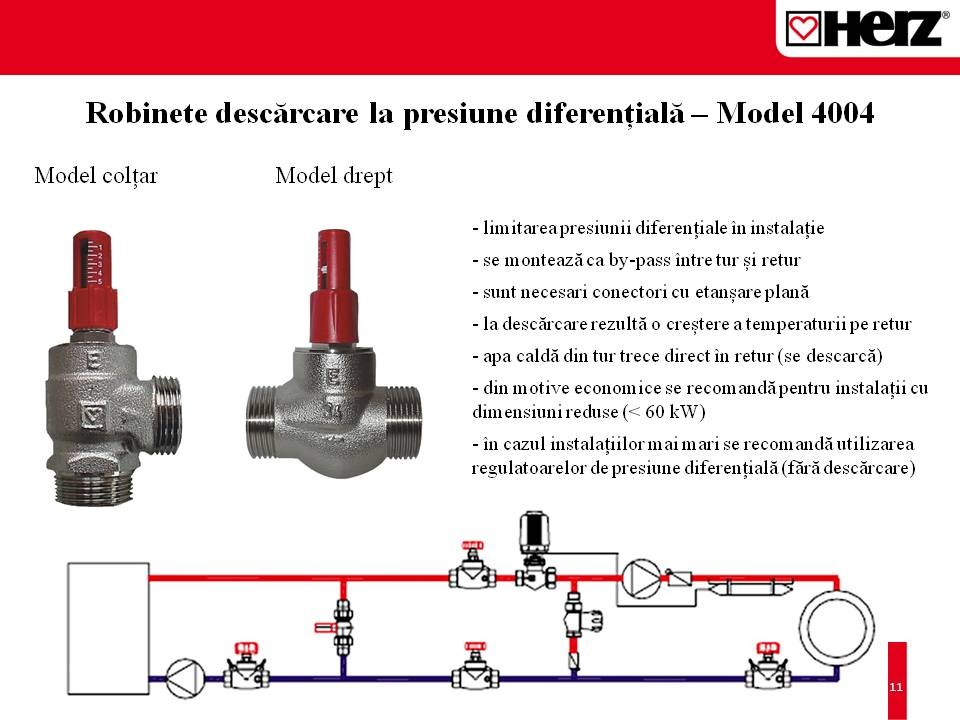

Robinetul de descărcare diferenţial este folosit atunci când, la proiectarea reţelei de conducte sau la montarea pompelor nu este posibilă menţinerea la valori scăzute a presiunii, respectiv nu este posibilă evitarea unor presiuni diferenţiale ridicate nedorite doar prin intermediul robinetelor termostatice.

Potrivit recomandări VDMA, robinetele termostatice trebuie reglate la o presiune diferenţială de 0,05 bar şi trebuie luate toate măsurile necesare astfel încât la corpurile de încălzire cu debitul scăzut presiunea diferenţială să nu depăşească 0,2 bar.

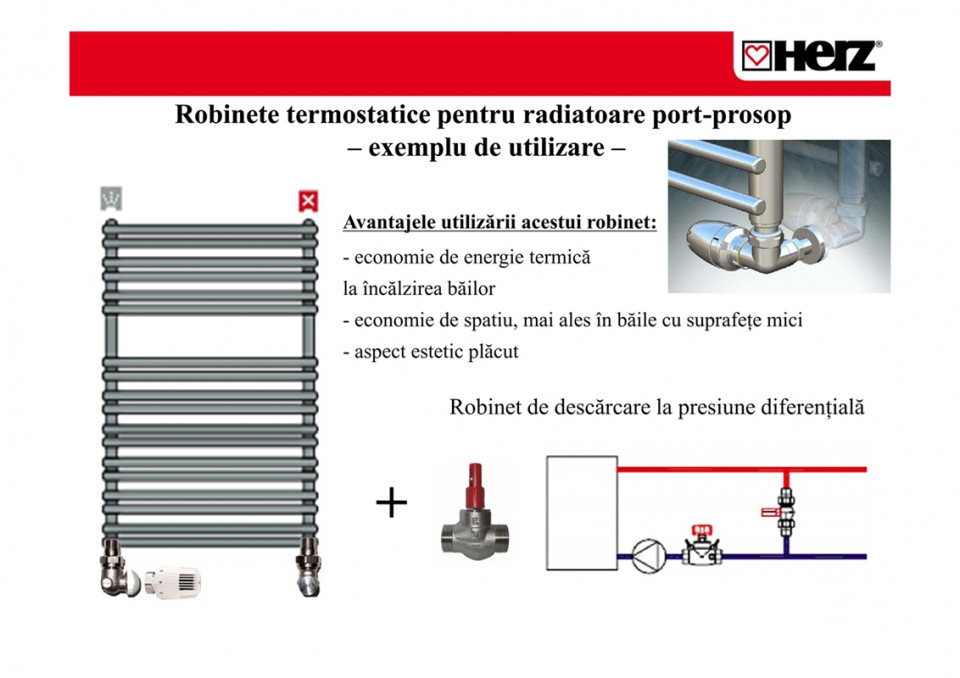

În plus, cu ajutorul robinetului de descărcare diferenţial se poate obţine şi cantitatea minimă de apă de recirculaţie (recirculaţia apă-cazan dacă nu a fost deja montată în aparat).

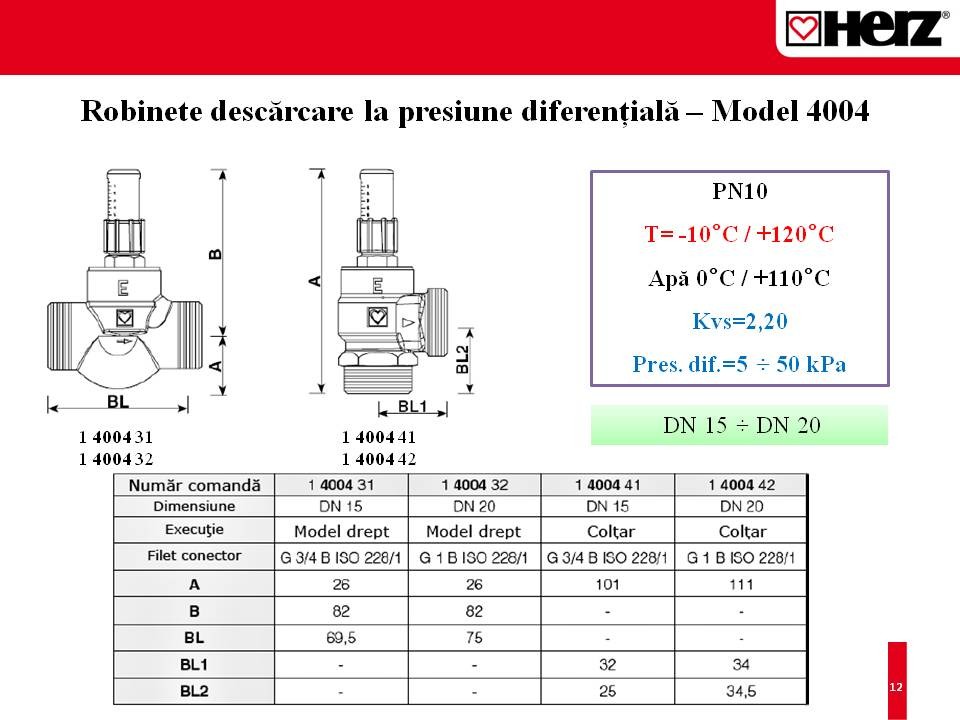

Date tehnice:

Temperatură maximă de funcţionare 120 °C

Temperatură minimă de funcţionare 0 °C

Presiune maximă de funcţionare 10 bar

Reglare din fabrică a presiunii diferenţiale treaptă de reglare 1

Presiune diferenţială trepte de reglare 0,5 - 5.

Caracteristici constructive:

- corp de alamă în care sunt poziţionate scaunul şi discul robinetului;
- reglare cu ajutorul roţii de manevră, citirea valorii reglate direct de pe scală;
- racord cu etanşare plană la două filete de ţeavă;
- robinetul poate fi deschis oricând prin etanşarea plană;
- funcţionare fără vibraţii şi zgomot datorită poziţionării speciale a scaunului robinetului;
- amortizoarele de oscilaţii împiedică producerea de zgomot la umplerea bruscă şi completă a robinetului;
