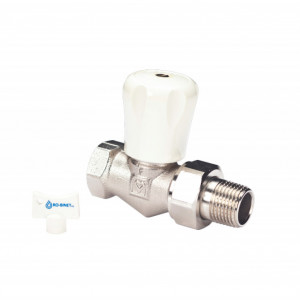

Robinet de reglare corpuri de încălzire HERZ-GP, manual, drept, DN 15(1/2"), cod 1 5523 21
Descriere
HERZ-GP
Robinete de reglare pentru corpurile de încălzire cu prereglare prin intermediul limitării cursei ventilului.

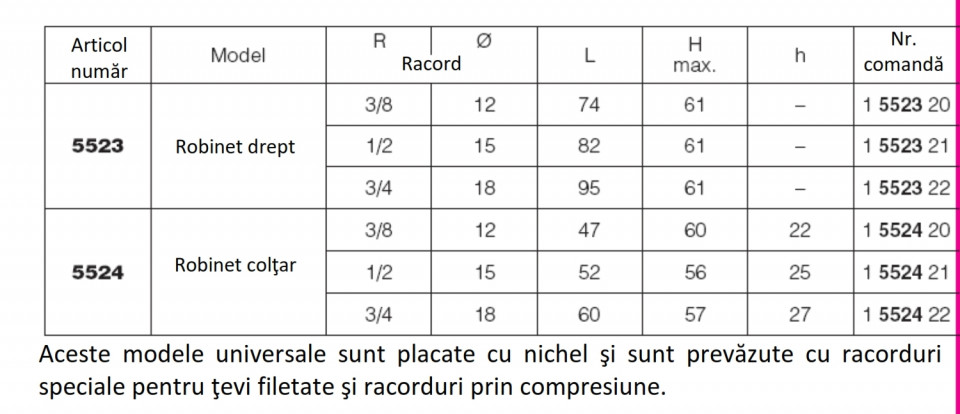

Robinetele HERZ-GP sunt prevăzute cu racorduri speciale ce oferă posibilitatea racordării unei ţevi filetate sau a unei ţevi din oţel calibrat moale sau din cupru cu ajutorul unui racord de compresiune.
Folosiţi adaptorul 6292 între racordul robinetului şi racordul de compresiune pentru robinetele R=1/2" şi diametrele exterioare ale ţevilor de 10, 12, 14, 16 şi 18 mm.
Funcţia de presetare se bazează pe limitarea cursei ventilului. În acest scop, se foloseşte o piuliţă
montată pe ventil.
Presetarea pe baza calculării rezistenţei:
1. Închideţi ventilul.
2. Slăbiţi şurubul de fixare a rozetei şi scoateţi rozeta.
3. Slăbiţi şurubul de poziţionare cu cheia Allen 1,5 mm (6618).
4. Înşurubaţi piuliţa până la capăt în sens orar, aceasta corespunde etapei de presetare V = 0.
5. Setaţi robinetul prin rotirea piuliţei în sens antiorar. O rotaţie corespunde unei etape de presetare conform
schemei standard HERZ.
V = 2 înseamnă 2 rotaţii etc.
6. Strângeţi piuliţa prin strângerea moderată a şurubului de poziţionare.
7. Puneţi la loc rozeta şi strângeţi şurubul.
Pentru pre-reglare:
1. Închideţi ventilul până când instalaţia s-a echilibrat.
2. Scoateţi rozeta.
3. Slăbiţi şurubul de poziţionare cu cheia Allen 1,5 mm (6618) cu ½ rotaţie.
4. Strângeţi piuliţa până la capăt.
5. Strângeţi şurubul de poziţionare.
6. Puneţi la loc rozeta şi strângeţi şurubul.
