Robinet de zona Herz cu 3 cai pentru deviatie, conectori de compresie si actionare electrica, cod 1 2412 52

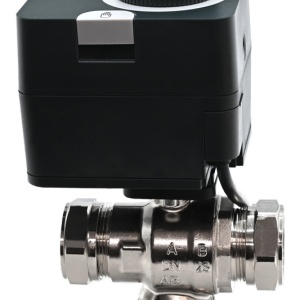

Setul este compus din vană sferă deviație 3 căi, DN20 (conectori compresie teava metal 22), cod 1 2412 02 și acționare electrică 24 V/2 pct/ 12 s/cu contact auxiliar, cod 1 7711 63.

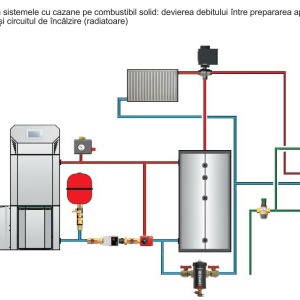

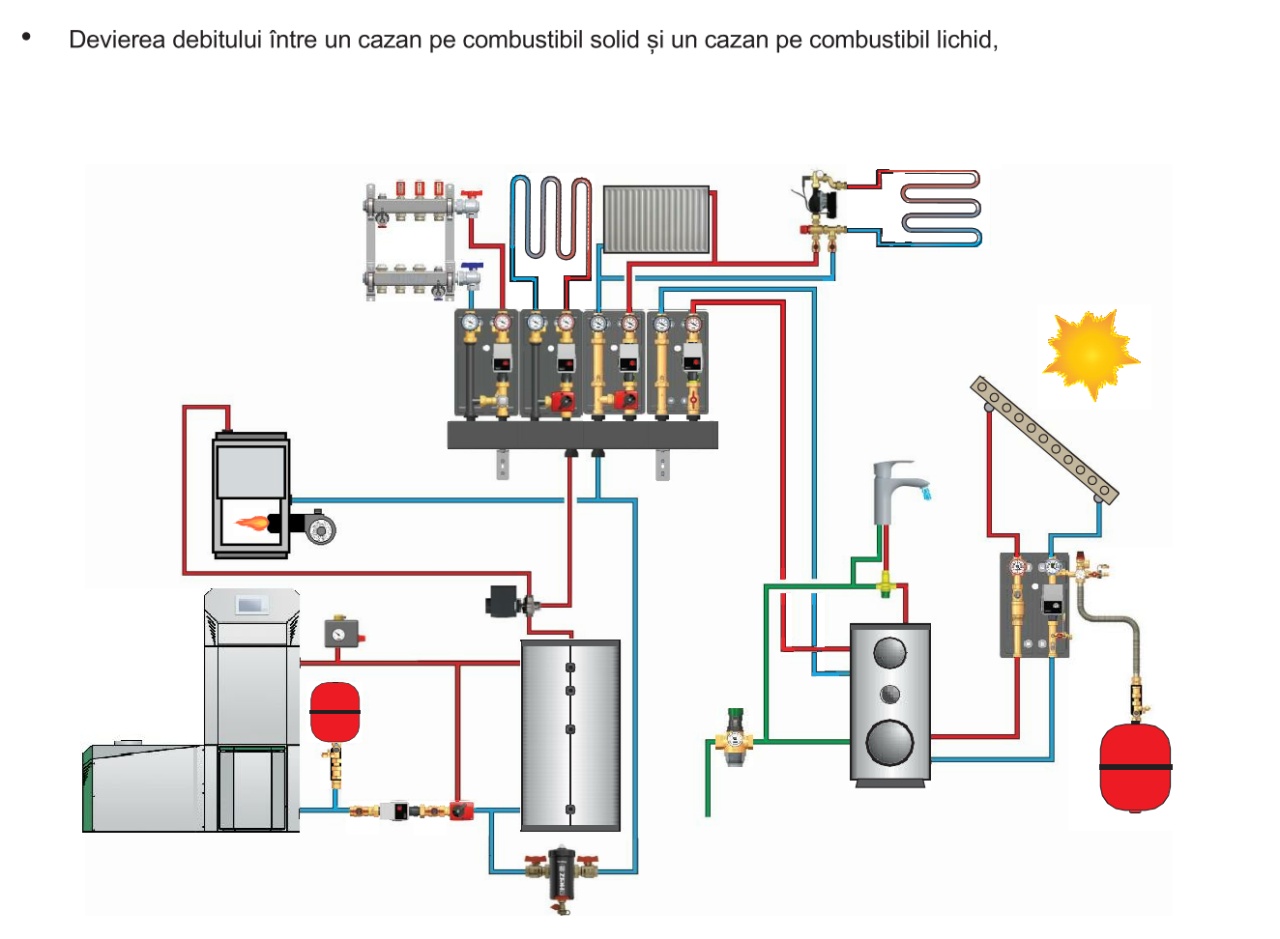

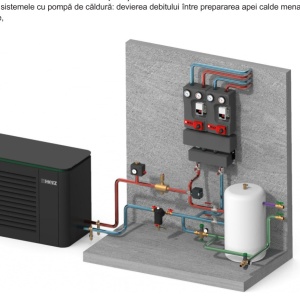

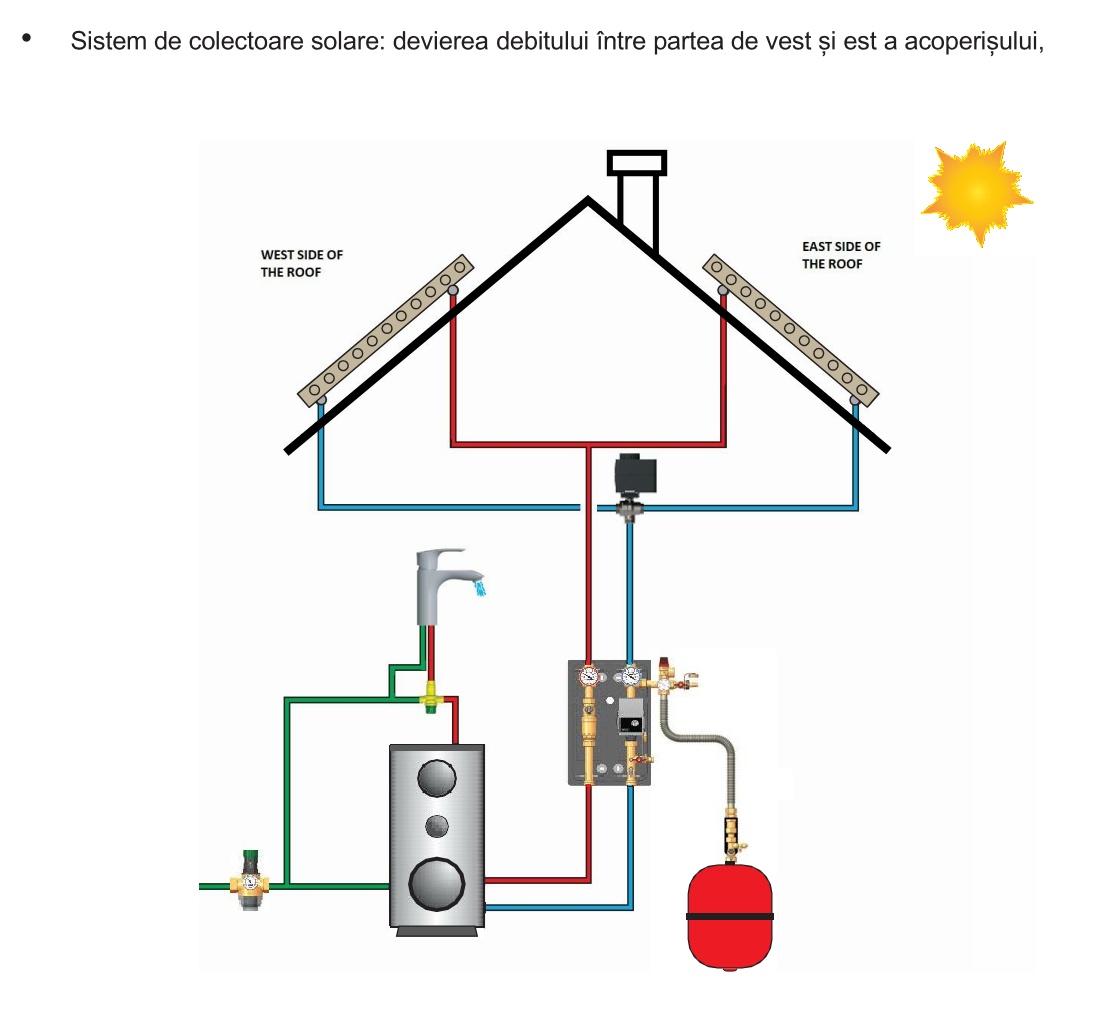

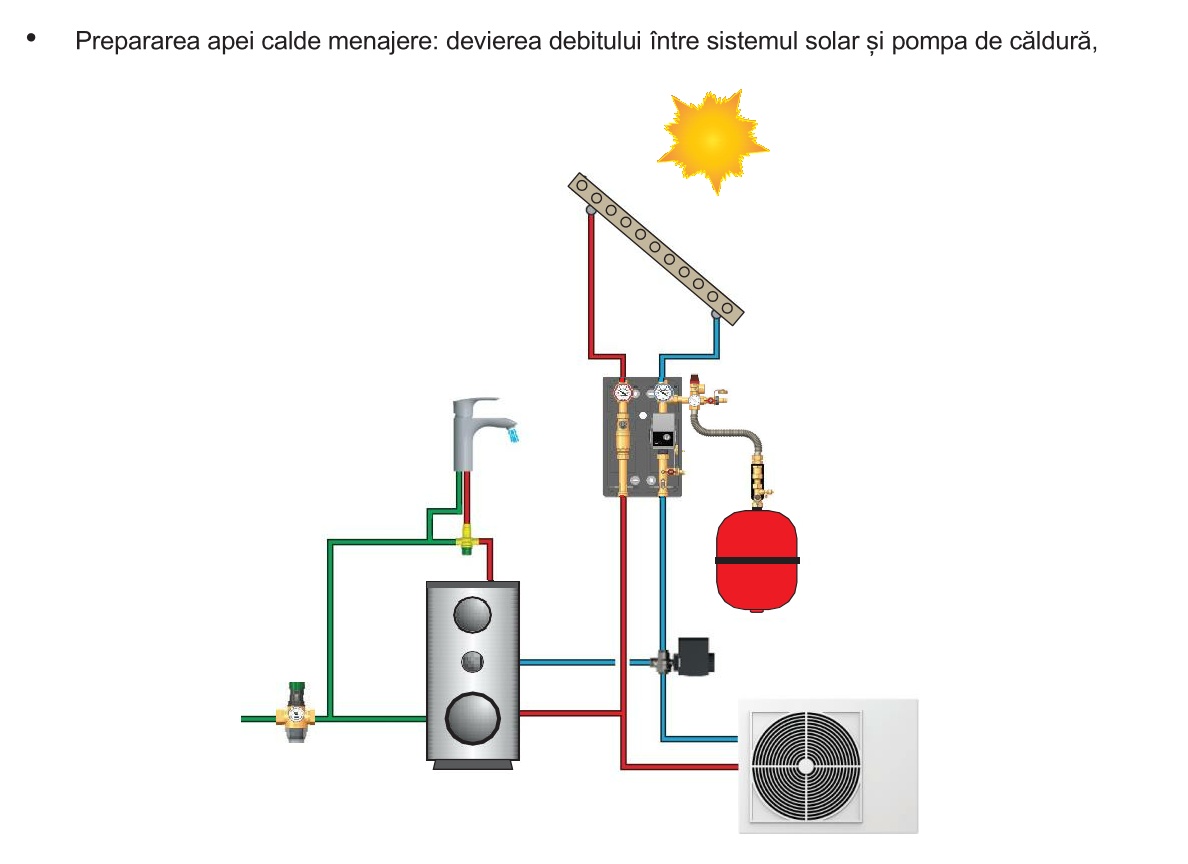

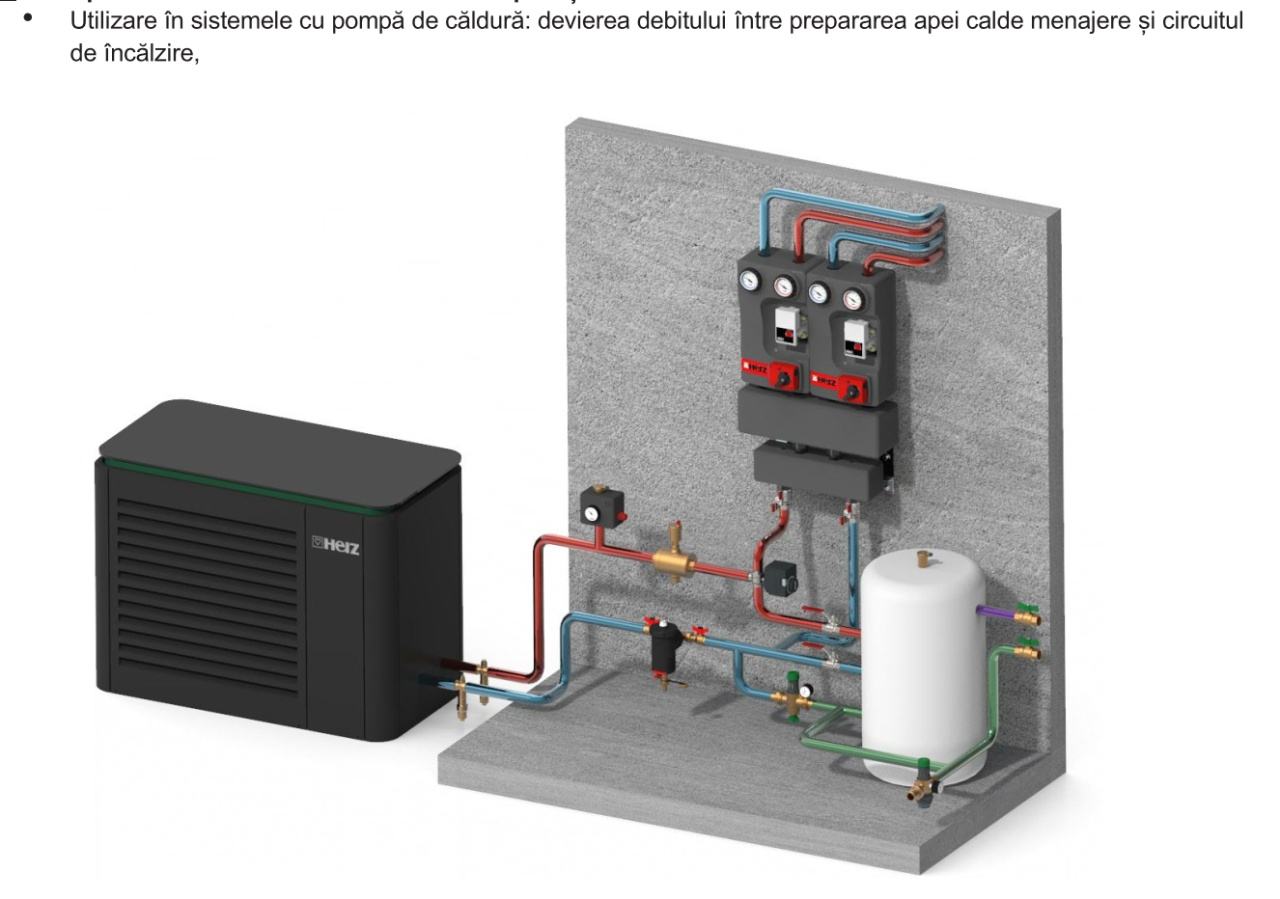

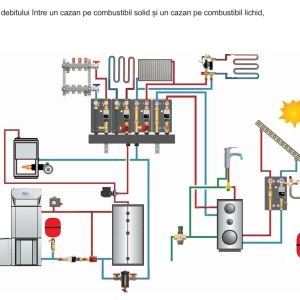

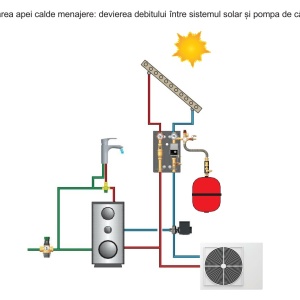

Robinetele de zonă HERZ sunt utilizate în instalațiile de încălzire și răcire, cum ar fi sistemele cu pompe de căldură, încălzirea prin pardoseală și aplicațiile HVAC, ca elemente de gestionare a zonelor.

Principalul avantaj al robinetului cu sferă este reglarea automată a robinetului, care este controlat prin intermediul acționării electrice. Acest lucru permite funcția de comutare rapidă automată (de la un circuit la altul) a robinetului care este acționat de un controler de sistem. Robinetul este acționat eficient de către motor pentru o reglare promptă.

Robinetul de zonă HERZ utilizează o acționare electrică care schimbă poziția la 90° în 12 secunde. Comutarea rapidă a acționării electrice înseamnă un răspuns rapid la nevoile sistemului și o funcționare eficientă din punct de vedere energetic a întregului sistem.

Motoarele de acționare sunt disponibile în versiuni de 230 V AC și 24 V AC/DC, cu sau fără un comutator auxiliar reglabil. Acționarea electrică este instalată pe robinet cu ajutorul unui modul special de montare rapidă care permite o montare și o demontare simplă.

Robinetul cu sferă HERZ este fabricat din alamă de calitate superioară și are o valoare kvs identică prin AB-A și AB- B.

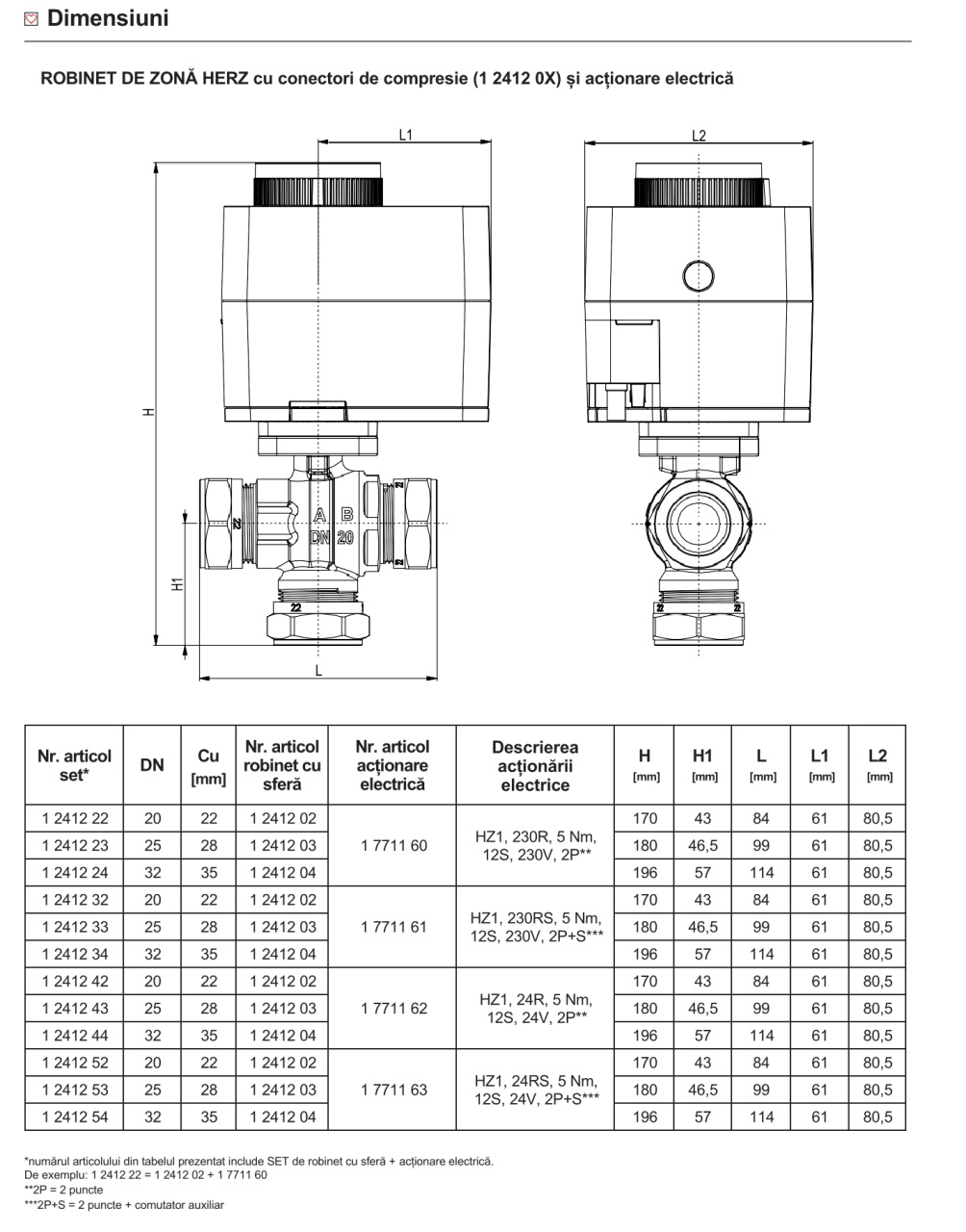

Robinetele sunt disponibile în dimensiunile DN20, DN25 și DN32.

Date de funcționare

Presiune nominală: PN10
Temperatura maximă de funcționare: 110°C (fără aburi)* - * atunci când robinetul de zonă este utilizat în combinație cu acționarea electrică HERZ, temperatura ambiantă nu trebuie să depășească 50°C

Temperatura minimă de funcționare: 0°C (apă 0,5°C)

Unghiul cursei de lucru (rotație): 90°

Cuplu de deschidere (la PN10): ≤ 5 Nm

Rata de scurgere: 0%

Material și construcție
Corp: alamă forjată conform EN 12165, CW17N
Sferă: alamă forjată conform EN 12165, cromată, CW617N
Ax: alamă prelucrată conform EN 12164, CW617N
Etanșări sferă: PTFE
Garnituri: EPDM
Tipul de flanșă: F04 conform EN ISO 5211

Poziția tijei: orientată pe diagonală, conform EN ISO 5211, 9 x 9 mm
Filete G exterioare: conform ISO 228-1

Beneficii

• Poate fi utilizat în sistemele de răcire sau de încălzire
• Acționare electrică cu un timp de comutare de 12s
• Disponibil cu filet exterior sau conectori de compresie
• Acționare electrică disponibilă și cu comutator auxiliar
• Corp și sferă fabricate din alamă
• Model compact
• Dimensiuni DN 20, DN 25, DN32
• Instalare ușoară
