Vană MANUALĂ de amestec (sau deviație) cu trei căi (rotativă) Herz, cu selector, kvs 16, DN 32, cod 1 2137 04

Descriere

Vana MANUALA de amestec (sau deviatie) cu trei căi (rotativă) Herz, cu selector, kvs 16, DN 32, cod 1 2137 04

Vana de amestec HERZ este folosită ca element de acționare în sistemele de încălzire și de răcire pentru controlul sau reglarea continuă a temperaturii mediului. Aceasta poate fi utilizată împreună cu un dispozitiv de acționare cu motor corespunzător, care este folosit ca dispozitiv de comandă cu caracteristicile liniară, proporțională sau pătratică. Vana cu trei căi poate fi folosită ca vană de amestec sau de deviație a debitului.

Vana de amestec HERZ poate fi montată în orice poziție. Ca parte a unui dispozitiv de acționare cu motor, montajul într-o poziție atârnată nu este recomandat din cauza posibilității de pătrundere a apei în dispozitivul de acționare cu motor.

Vana cu trei căi este instalată într-un sistem de conducte cu ajutorul conectorilor.

Date de funcționare

Temperatură maximă: 120°C

Presiune nominală: PN 10

Domeniu de temperatură permanent: -10°C...120°C

Cuplu (la PN 10): ≤ 5 Nm

Unghi al cursei de lucru (rotație): 90°

Mediu: Apă pentru încălzire de calitate conform ÖNORM H5195 sau VDI-Standard 2035. Este permisă utilizarea glicolului etilenic sau propilenic într-o proporție de 25-50%.

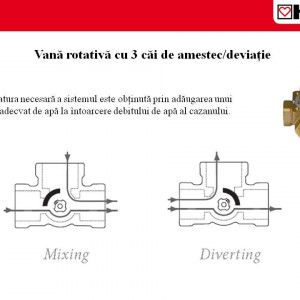

Pentru un control constant al vanei de amestec sau deviaţie a apei calde sau reci.

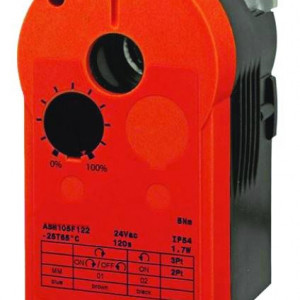

Împreună cu dispozitivele de acţionare ale robinetului ca dispozitiv de comandă cu curbă caracteristică reglabilă (liniară, proporţională sau pătratică). Robinetele sunt montate în sistemul de conducte în funcţie de aplicaţie (vană de amestec sau de deviere) prin intermediul unor racorduri cu filet standard de uz comercial.

A se evita pătrunderea murdăriei în robinet.
