Actionare electrica Herz 500 N, 24V/0-10 V, pentru PICV DN50÷DN65, cod F771290

Descriere

Actionare electrica Herz 500 N, 24V/0-10 V, pentru PICV DN50÷DN65, cod F771290

Descrierea funcționării

Dispozitivul electric de acționare este conectat la un semnal de comandă standard de 0...10 V și acționează în
poziția definită de semnalul de comandă. Tensiunea de măsurare U servește la afișarea electrică a poziției dispozitivului electric de acționare 0,5...100% și ca semnal de comandă pentru alte dispozitive electrice de acționare.

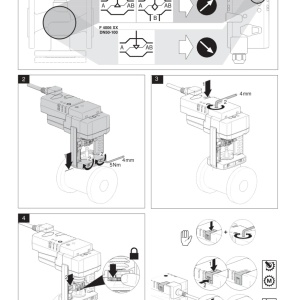

Montaj direct simplu
Montaj direct simplu pe robinetul cu sferă prin intermediul cleștilor de prindere cu formă concavă. Dispozitivul electric de acționare poate fi rotit cu 360° pe gâtul robinetului.

Corecție manuală

Posibilitate de corecție manuală prin apăsarea unui buton (transmisia este dezactivată atât timp cât butonul este apăsat sau rămâne blocat).
Cursa poate fi reglată cu ajutorul unei chei tubulare hexagonale (5 mm), care se introduce în partea superioară a dispozitivului electric de acționare. Tija se extinde atunci când cheia este rotită în sensul acelor de ceasornic.

Fiabilitate funcțională ridicată
Dispozitivul electric de acționare este protejat împotriva suprasarcinii, nu necesită comutatoare de capăt de cursă și se oprește automat atunci când se atinge capătul.

Adaptare și sincronizare

O adaptare poate fi declanșată manual prin apăsarea butonului "Adaptare". Ambele opritoare mecanice sunt detectate în timpul adaptării (întregul domeniu de reglare).
Dispozitivul electric de acționare se deplasează apoi în poziția definită de semnalul de comandă.

Stabilirea direcției de deplasare
Atunci când este acționat, comutatorul de direcție a cursei schimbă direcția de deplasare în timpul funcționării normale.

Accesorii electrice
Întrerupător auxiliar 2 x SPDT suplimentar S2A-H

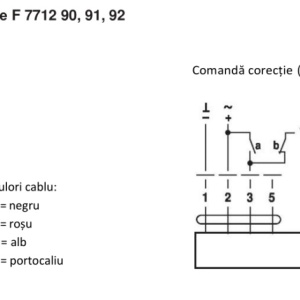

Instalație electrică

Alimentare de la un transformator de izolare.
Este posibilă conectarea în paralel a altor dispozitive electrice de acționare.
Respectați datele de performanță.
Setarea din fabrică a comutatorului de direcție a cursei: Tija dispozitivului electric de acționare este retrasă (▲).
