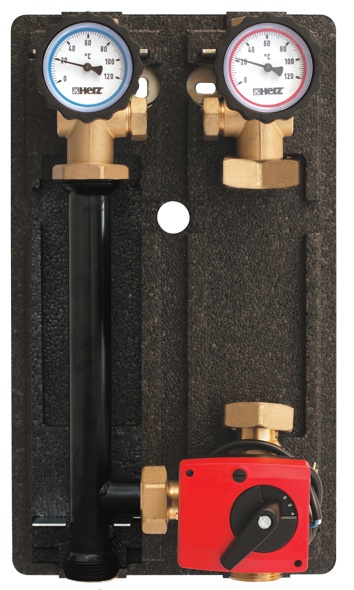

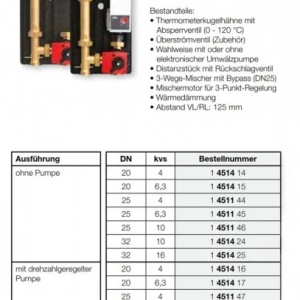

Grup de pompare Herz PUMPFIX MIX 3 pct, fara pompa - DN32-Kvs=16, cod 1 4510 83

Descriere

Grup de pompare Herz PUMPFIX MIX 3 pct, fara pompa - DN32-Kvs=16, cod 1 4510 83

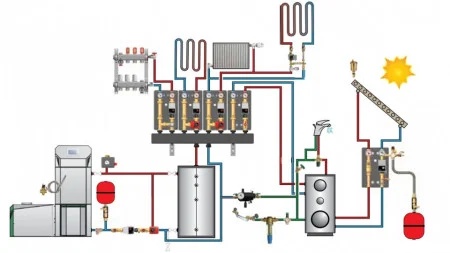

Grupul de pompare HERZ-PUMPFIX este folosit în sisteme de încălzire și de apă răcită în spații rezidențiale.

Este posibilă instalarea de pompe de circulație de la producători diferiți și de tipuri diferite.

Vana integrată cu 3 căi poate fi folosită pentru funcția de amestec sau distribuție în combinație cu dispozitivul de acționare electrică.

Într-un procent egal, curba caracteristică liniară sau pătratică este controlată de dispozitivul de acționare electrică (1 7712 63)

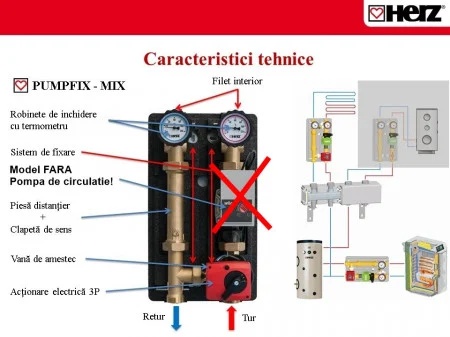

Componentele ansamblului HERZ PUMPFIX Mix

1. Robinet cu termometru (albastru) alamă forjată conform EN 12165, tip CW617N

2. Robinet cu termometru (roșu) alamă forjată conform EN 12165, tip CW617N

3. Distanțier cu clapetă de sens realizate dinalamă tip CW617N , iar clapeta se deschide mecanic

4. Teu retur

5. Vană cu trei căi (1 2137 24) cu dispozitiv de acționare electrică (1 7712 63 )

6. Supapă de descărcare

- ΔT=20K - 35 kW, ΔT=10K - 17,5 kW, ΔT=5K - 8,75 kW
- Temperatură maximă de lucru: 110 °C
- Presiune maximă de lucru: 10 bar
- Domeniu de temperatură: 0 °C până la 120 °C.

Grup pompare PUMPFIX MIX fara pompa
Pentru pompe cu lungime 130 mm (DN20), 180 mm (DN25, DN32).
Robinete cu sfera si termometre integrate pe tur si retur.
Distantier cu clapeta de sens incorporata pe retur.
Vana rotativa 3 cai cu actionare electrica 230 V / 3 puncte.
Cochilie izolatoare pentru intreg grupul din EPP.
Distanta intre axe tur-retur 125 mm.

Conexiune: 11/2 FE – 11/4 FI
