HERZ-Floor Fix, set de reglare pentru încălzirea în pardoseală pentru montaj sub tencuială, cod 1 8100 10
Descriere

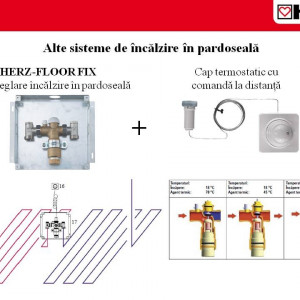

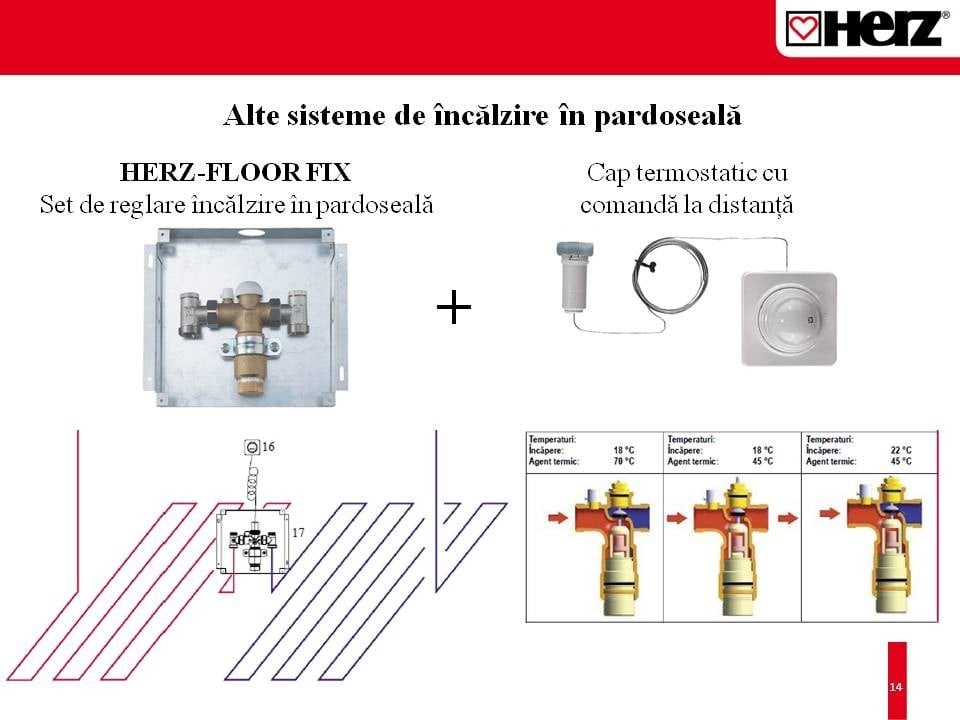

HERZ-Floor Fix, set de reglare pentru încălzirea în pardoseală pentru montaj sub tencuială, cod 1 8100 10
Pentru reglarea temperaturii interioare şi pentru limitarea temperaturii apei în sistem.
Reglarea temperaturii interioare prin intermediul:
Herz - termostat comanda la distanta
1 7330,
sau HERZ-termomotor 1 7710.
Temperatura turului pentru apa de încălzire a circuitului din pardoseală este reglată, respectiv limitată, prin intermediul unui senzor (termostat) de temperatură încorporat în robinet, cu un şurub de reglare, cu indicarea temperaturii cu ajutorul unei scale gradate.
Temperatura din încăpere poate fi reglată cu ajutorul capului termostatic Herz cu comandă la distanţă (care nu este inclus în setul de livrare, vezi accesorii), prin acţionarea robinetului termostatic Herz TS 90 încorporat în Floor Fix.
Prin separarea regulatorului (capului termostatic cu comandă la distanță) pentru pentru temperatura din încăpere de armătură, pentru un acces mai uşor, deschiderea în perete pentru HERZ-Floor Fix ar putea fi poziţionată şi în încăperea alăturată.
Herz-Floor Fix se instalează într-o cutie pentru montajul sub tencuială, cutie realizată din tablă de oţel galvanizat, cu dimensiunile 202 x 200 x 50 mm.
Deschiderea în perete este închisă cu o placă de acoperire, care poate fi în două variante:
-cu o placă de acoperire de culoare albă, din material plastic, articol nr.: 1 8100 10 -
cu placă de acoperire din inox şlefuit şi folie de protecţie, articol nr.: 1 8100 11
Racord la ţeavă pentru set de conectori HERZ neinclusi.
Livrare inclusiv cutie pentru montajul sub tencuială şi capac de culoare albă.
Pentru mai multe detalii tehnice, click aici!
Temperatură maximă de funcţionare tur încălzire 80 °C (recomandată)
Presiune maximă de funcţionare 10 bar Presiune diferenţială maximă la robinet 20 kPa (recomandată)
Plajă de valori prestabilite pentru limitatorul de temperatură 30 – 60 °C
Temperatura maximă de funcţionare recomandată pentru încălzirea prin pardoseală 45 °C.
Trebuie respectate datele de temperatură şi presiune ale producătorului de ţevi.
De preferinţă (recomandare), HERZ-Floor Fix trebuie montat după aproximativ jumătate din traseul de ţeavă al circuitului pentru pardoseală, lungimile ţevii de tur şi de retur fiind astfel aproximativ egale.
Suprafeţe maxime reglabile:
Teava | Suprafata pardoseala la o distanta intre tevi de 125 mm | Suprafata pardoseala la o distanta intre tevi de 250 mm |
20 x 2 mm | 15 mp | 30 mp |
18 x 2 mm | 7 mp | 15 mp |
16 x 2 mm | 4 mp | 8 mp |
Aceste date sunt orientative.
Recomandăm realizarea unui calcul de pierdere a presiunii.
Montajul cutiei sistemului HERZ-Floor Fix trebuie realizată pe zidărie, iar placa de acoperire se va fixa cu patru şuruburi de aceasta
