HERZ FLOORFIX COMPACT Grup de reglare temperatura de ambient si agent termic pentru incalzire in pardoseala, cod 1 8100 30

Descriere

HERZ FLOORFIX COMPACT Grup de reglare temperatura de ambient si agent termic pentru incalzire in pardoseala, cod 1 8100 30

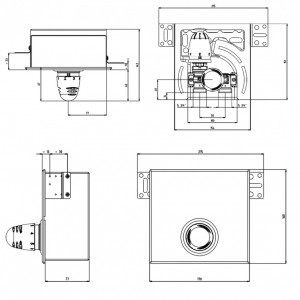

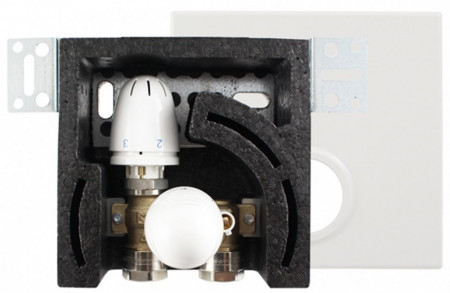

HERZ-FLOORFIX COMPACT (racordare țeavă G 3/4’’ cu etanșare conică = pentru Eurocon) este un grup compact
montat într-o cutie pentru instalare îngropată, pentru reglarea temperaturii circuitelor de încălzire prin pardoseală cu
un limitator de temperatură termostatic și pentru reglarea temperaturii de ambient cu un robinet cu cap termostatic;
include aerisitor manual și placă de acoperire.
Robinet cu cap termostatic design HERZ-MINI, articol 1 9200 60, cu domeniul de reglare a temperaturii: 6-28°C;
Limitator de temperatură termostatic HERZ-MINI GS, articol 1 9201 06, limitează temperatura pe retur la 25-45°C;

Funcționare

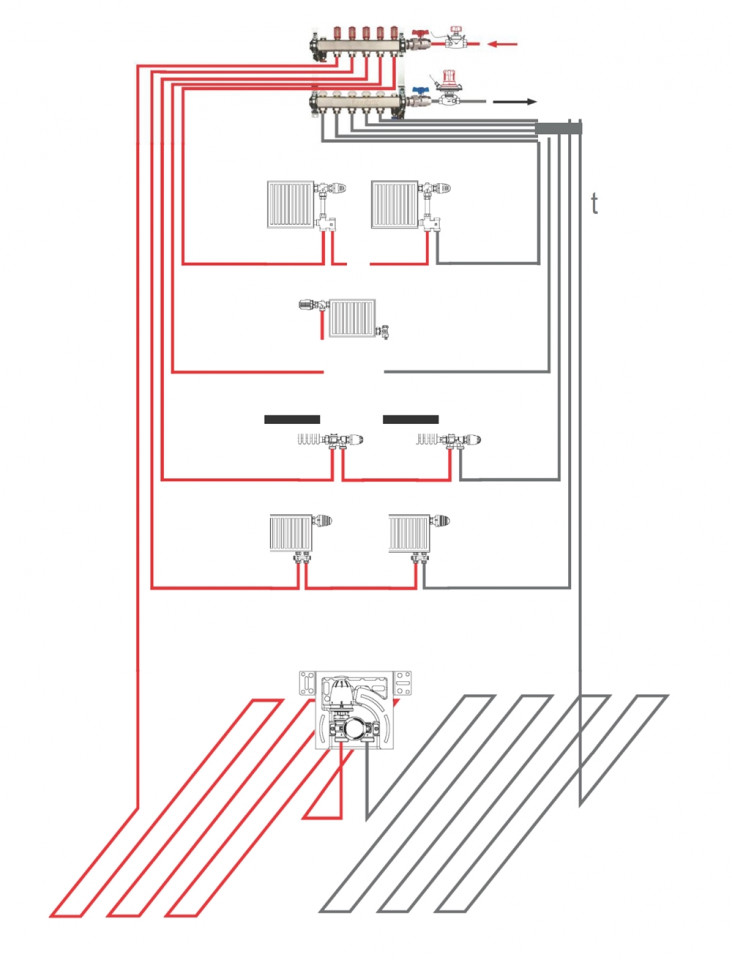

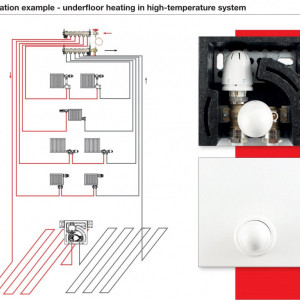

HERZ-FLOORFIX COMPACT permite reglarea individuală a temperaturii de ambient prin încălzire în pardoseală,
cu limitarea simultană a temperaturii agentului termic pe retur. Înainte ca debitul de pe tur să ajungă la corpul
robinetului, trebuie să circule în jumătate din circuitul de încălzire prin pardoseală. Debitul mediului de încălzire
este controlat de capul termostatic HERZ-MINI GS, care acționează ventilul termostatic HERZ- TS-90 încorporat
în FLOORFIX COMPACT. Temperatura agentului termic este transmisă de la corpul robinetului la senzorul de
temperatură al limitatorului de temperatură. Dacă temperatura de referință este depășită, limitatorul de temperatură
închide robinetul, iar dacă temperatura scade sub temperatura de referință, robinetul se deschide.

Date tehnice
Dimensiune nominală: DN 20;
Temperatură maximă de lucru pe tur: 70°C;
Presiune diferențială maximă: 20 kPa;
Presiune statică maximă: 10 bar;
Material corp robinet: EN 1982-CC754S-GM;
Material de etanșare: EPDM;
Sarcină maximă de încălzire a ambientului (cerere de încălzire): 1000 W;
Pentru încălzirea prin pardoseală se recomandă o temperatură maximă de funcționare a agentului termic de 45°C.
Puritatea apei trebuie să fie în conformitate cu standardele ÖNORM H5195 și VDI 2035. Trebuie respectate
specificațiile de temperatură și presiune ale producătorului de țevi.
Glicolul etilenic și propilenic pot fi amestecate într-un raport de 25-50 [%] vol.
Amoniacul conținut în cânepă poate deteriora corpul armăturilor din alamă, iar garniturile din EPDM pot fi afectate
de lubrifianții cu uleiuri minerale care pot duce astfel la distrugerea acestora. Informații privind protecția împotriva
înghețului și coroziunii produselor de etilen glicol sunt disponibile în documentația producătorului.
