Sistem pentru încălzire în pardoseală Herz Renova 16, cod 3 F140 0x

Descriere

Sistem pentru încălzire în pardoseală Herz Renova 16, format din:

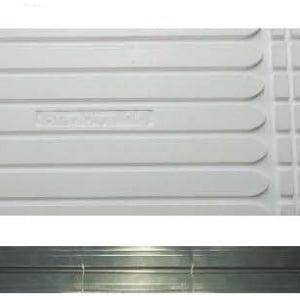

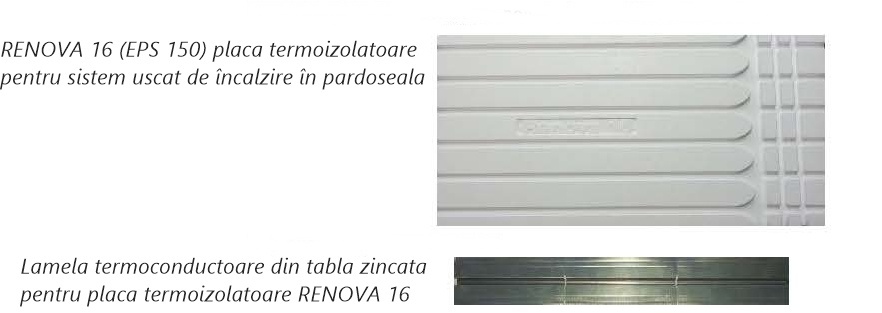

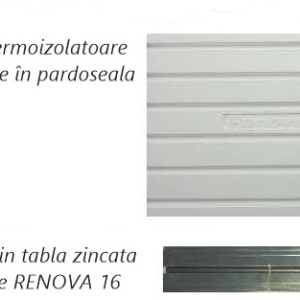

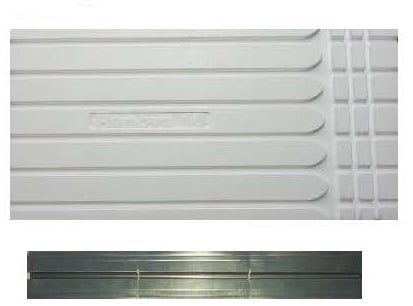

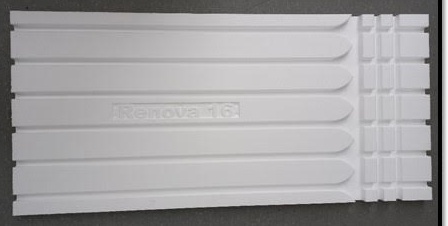

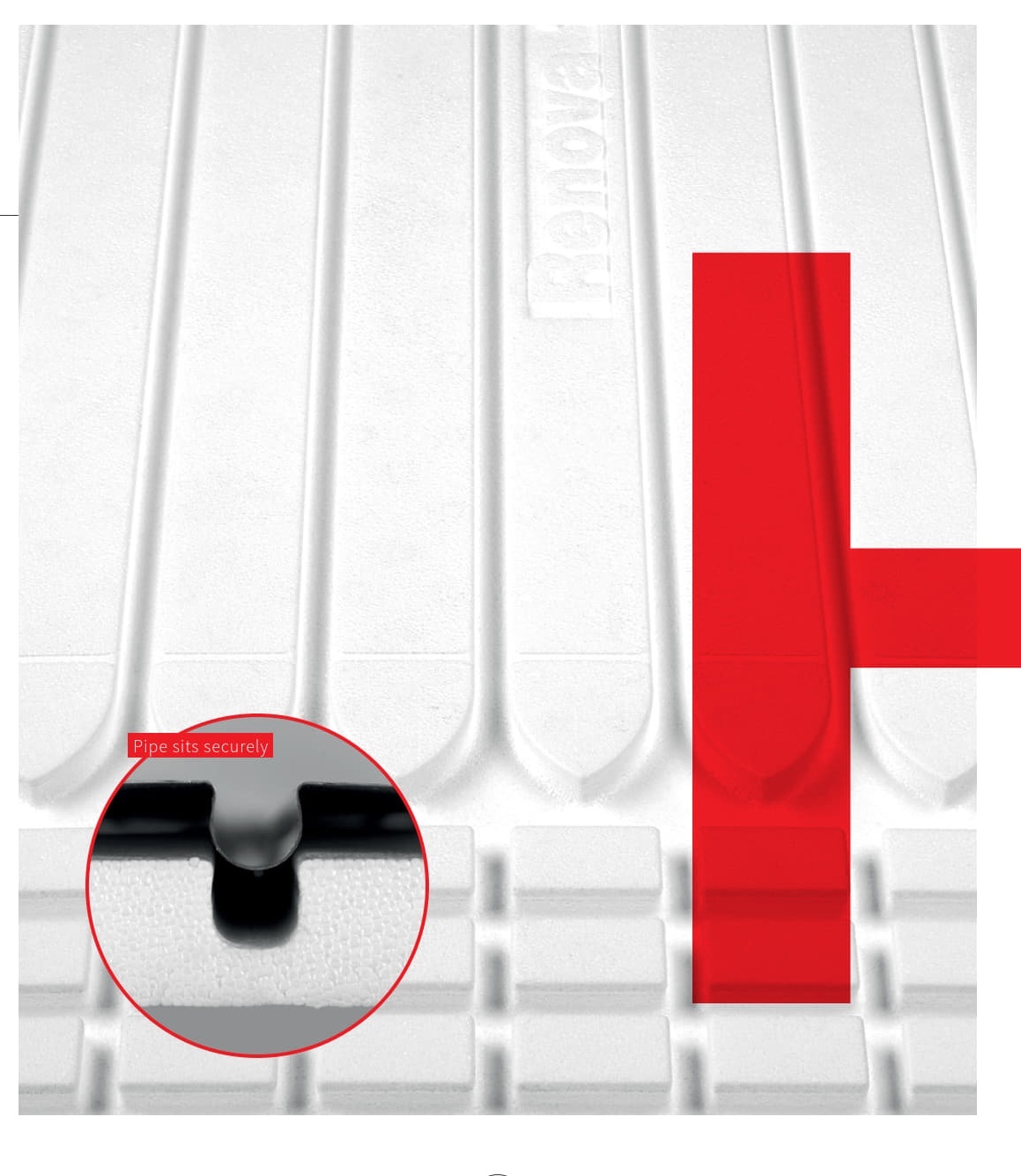

• HERZ - RENOVA 16 (EPS 150) placă termoizolatoare pentru sistem uscat de încălzire în pardoseală
• Lamelă termoconductoare din tablă zincată pentru placă termoizolatoare RENOVA 16

Renova 16 este ideal pentru încălzirea suprafeței cu o înălțime mică de construcție, pentru un sistem de temperatură scăzută.

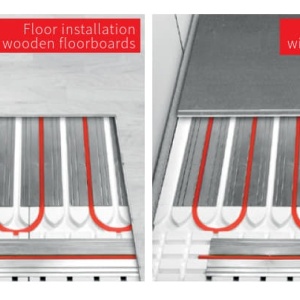

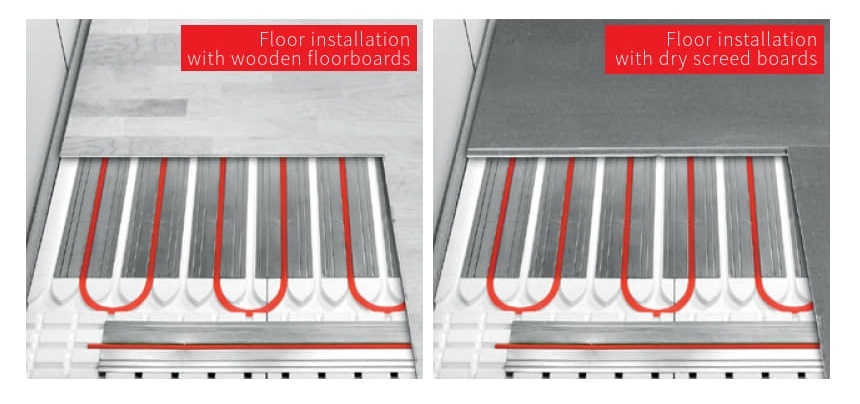

Potrivit pentru podele din lemn și panouri de șapă uscată. Pozare ușoară a țevilor în formă de meandre.

Avantajul acestui sistem este încălzirea imediată. Acest lucru este posibil datorită elementelor coordonate ale sistemului Renova ale plăcii de sistem Renova extrem de subțiri și rezistente din polistiren spumat PS 30 SE hr. 25 mm și tabla specială termoconductoare Renova cu profil Omega, cu reglare pentru scurtare ușoară.

Pentru țevi DN 16, grosimea plăcii este de 25 mm, distanța dintre țevi este de 167 / 250 / 330 mm, greutatea plăcii este de 0,375 kg.

Date tehnice placa termoizolantă:

Dimensiuni (L x l) 1000 x 500 mm
Dimensiune efectivă a plăcii (L x l) 1000 x 500 mm
Suprafață 0,5 m2
Grosime nominală dL 25 mm
Grosime totală cu suport conductă 25 mm
Distanță / Pas conductă 83,33 mm
Diametru conductă 16 mm
Denumire conform EN 13163 EPS-EN 13163-T(2)-L(3)-W(3)-S(5)-P(10)-DS(N)5-DLT(1)5-BS250-CS(10)150
Euroclasă reacție la foc cf. EN 13501-1 Clasa E - nu contine HBCD
Conductivitate termică λ D 0,034 W/mK
Rezistență termică RD 0,60 m2K/W
Rezistență termică 800C
Reducerea sunetului de impact NPD
Efort la compresiune la deformație 10% 150 kPa
Rezistență la încovoiere 250 kPa
Sarcină maximă 45 kPa (4500 kg/m2)
Domeniul de aplicare cf. DIN 4108-10 DEO
Culoare EPS alb
Culoare folie (PS) fara folie
Unitate de ambalare articol / cutie de carton
Ambalare 20 placi / cutie
Suprafață efectivă / cutie 10 m2
Dimensiune cutie (L x I x l) 1010 x 510 x 505 mm
Tip palet palet lemn
Număr / palet 15 buc / palet, 5 buc / înălțime

Date tehnice lamela termoconductoare:

Material Tablă din oțel, zincată
Dimensiunea conductei de încălzire 16 mm
Dimensiuni 997 x 120 x 0,4 mm
Divizare 248,5 / 250 / 250 / 248,5 m
Puncte de rupere predeterminate 3
Unitate de ambalare articol / cutie de carton
Ambalare 40 lamele / cutie
Dimensiune cutie (L x I x l) 1052 x 390 x 120 mm

Instrucțiuni de montare

• Înainte de așezarea efectivă a panourilor RENOVA 16 este necesar să amplasați o bandă de dilatare a marginilor la joncțiunea podelei cu structura verticală a peretelui.
• Vă recomandăm să plasați o folie izolatoare sub panourile RENOVA 16 împotriva zgomotului de la pas de 19 dB.
• Așezăm apoi plăcile individuale RENOVA 16 una lângă alta pe folie, în timp ce racordarea încrucișată a celor 4 plăci este permisă.

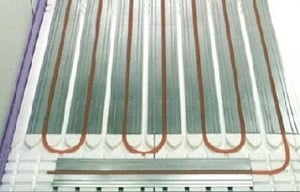

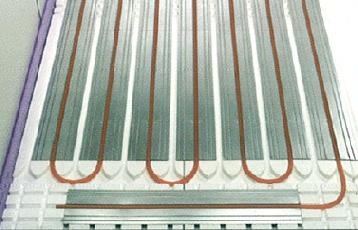

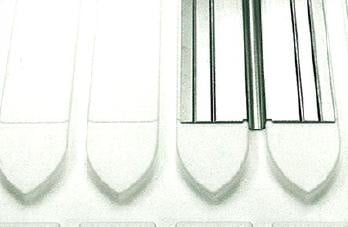

• Introducem tabla termoconductoare RENOVA 16 în canelurile în care va fi ghidată conducta de încălzire, ceea ce va asigura transferul de căldură de la suprafața conductei în spațiul încălzit.
• În cele din urmă, conectăm circuitele individuale la distribuitorul HERZ pentru încălzire în pardoseală.
