Termomotor HERZ Thermiq Actuator M28, ON/OFF, 230V, NC, 100 N, cursa 4,5 mm, cod 3 F820 51

Descriere

Termomotor HERZ Thermiq Actuator M28, ON/OFF, 230V, NC, 100 N, cursa 4,5 mm, cod 3 F820 51

Termomotor pentru sistemul de încălzire prin pardoseală.

Domeniu de aplicație

Actuatorul termoelectric este conceput pentru o comandă precisă a circuitelor de încălzire prin pardoseală. Acesta funcționează prin deschiderea sau închiderea fluxului agentului termic prin robinetul corespunzător, reglând astfel temperatura în zone sau camere individuale.

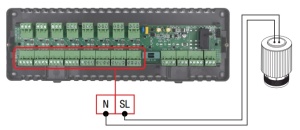

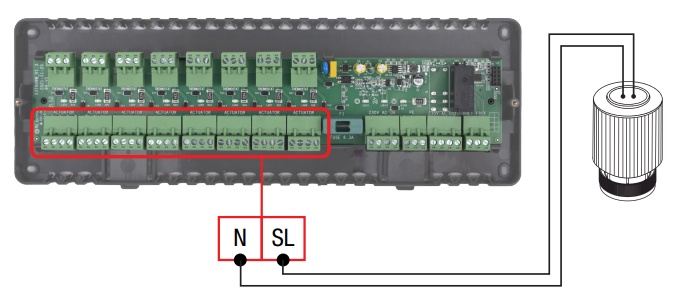

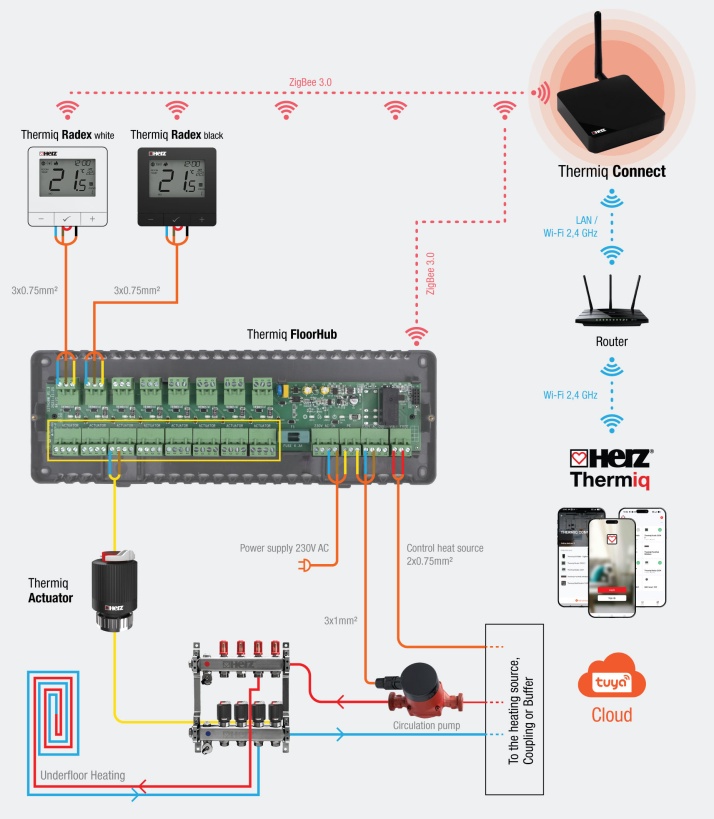

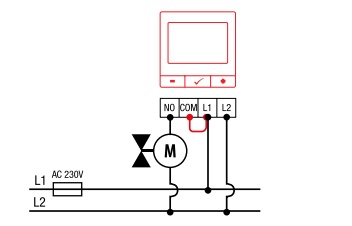

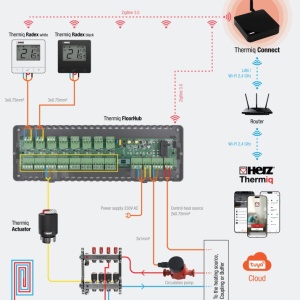

Termomotorul este compatibil cu robinetele termostatice instalate pe colectoarele de încălzire prin pardoseală sau cu robinetele de zonă dedicate. Poate fi comandat direct de un termostat de cameră sau indirect printr-o unitate de comandă (centru de cablare).

Cu o funcționare silențioasă și care nu necesită întreținere, termomotorul asigură performanțe fiabile și eficiență energetică optimizată. Construcția sa compactă permite instalarea ușoară chiar și în spații înguste, iar materialele de înaltă calitate garantează o durată lungă de viață și caracteristici de funcționare constante.

Date tehnice

• Versiune NC = Normal închis

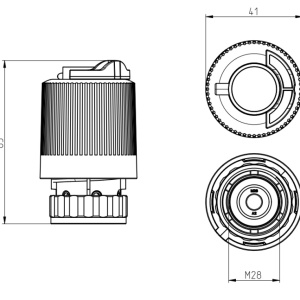

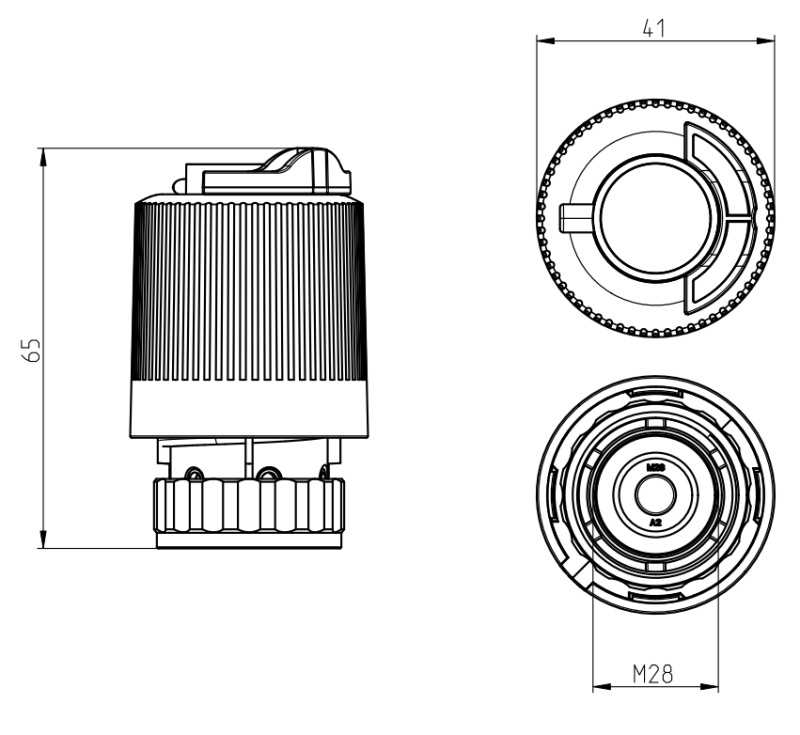

• Dimensiunea filetului M28 x 1,5 mm (3 F820 51)
• Alimentare electrică 230 V c.a.
• Consumul de energie 2 W
• Curent maxim de pornire 300 mA / 200 ms
• Forța de închidere 100 N +/- 15%
• Cursă maximă 4,5 mm
• Temperatura de depozitare De la -25°C la +60°C
• Temperatura ambiantă Max. 60°C
• Clasa de protecție IP 54/II
• Lungimea cablului 90 cm
• Timp de deschidere / închidere 2-3 min.

Caracteristici principale ale produsului
• Proiectat pentru o comandă precisă de pornire/oprire a circuitelor de încălzire prin pardoseală;
• Compatibil cu robinete termostatice pe colectoare sau cu robinete de zonă;
• Funcționează direct cu termostate de cameră sau prin intermediul unei unități de comandă (centru de cablare);
• Asigură o funcționare silențioasă, fără întreținere și eficientă din punct de vedere energetic;
• Designul compact permite instalarea rapidă și ușoară în spații limitate;
• Construcția durabilă garantează o durată lungă de viață și performanțe fiabile;

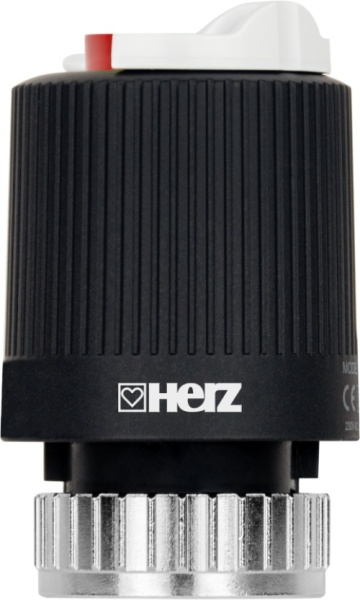

Descrierea termomotorului
1. Indicator de cursă
2. Știft de instalare
3. Corpul termomotorului
4. Piuliță de conectare

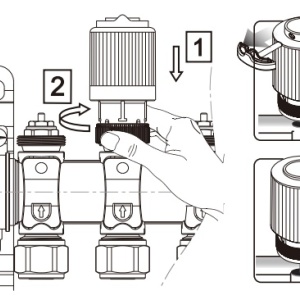

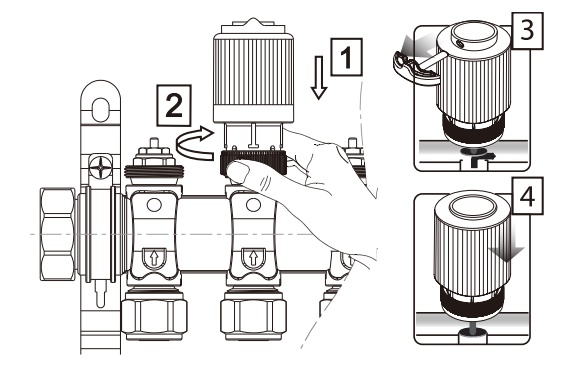

Montaj
1. Așezați termomotorul vertical pe corpul robinetului și aliniați racordul filetat.
2. Strângeți manual piulița de conectare, rotind-o în sensul acelor de ceasornic până când termomotorul este fixat ferm pe robinet. Asigurați-vă că robinetul este montat corect pe colector.

3. Scoateți știftul alb de montaj.
4. Verificați dacă termomotorul este așezat corect — indicatorul de poziție trebuie să se deplaseze în jos atunci când știftul de montaj este îndepărtat în pasul 3.
