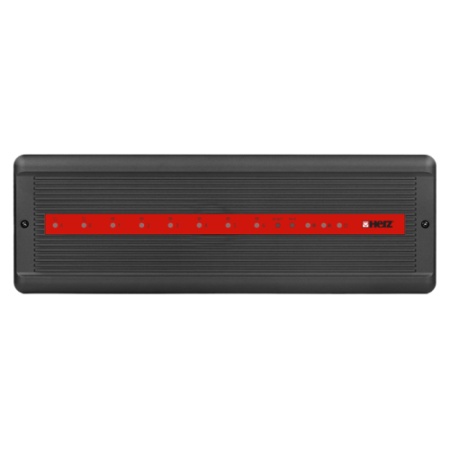

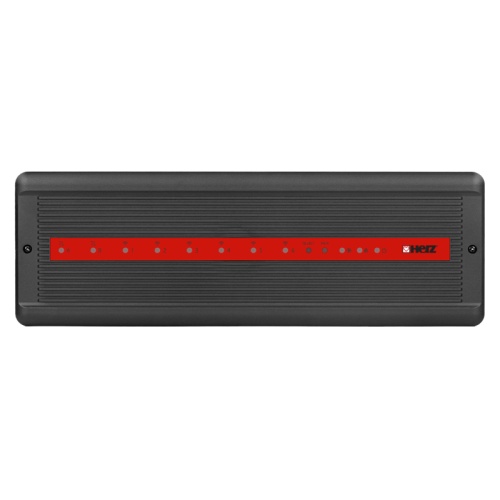

Cutie de comandă pentru sistem de încălzire prin pardoseală HERZ Thermiq FloorHub fără fir, cod 3F82011

Descriere

• Cutia de comandă HERZ Thermiq FloorHub permite reglarea precisă a până la 8 zone de încălzire, inclusiv 6
  zone fără fir și 2 zone cu fir. Aceasta comunică prin tehnologia fără fir ZigBee 3.0, asigurând funcționarea stabilă
  și eficientă a sistemelor de încălzire prin pardoseală sau radiatoare.
• Unitatea include o antenă magnetică cu un cablu de 1 m pentru a extinde raza de comunicare și acceptă funcția
  de asociere pentru conectarea fără fir cu termostate dedicate. Dispune de ieșiri pentru comanda pompei și a
  cazanului, inclusiv o ieșire de tensiune de 3 A pentru pompa de circulație și o ieșire normal deschis-COM-normal
  închis fără tensiune pentru dispozitive de încălzire, cum ar fi cazanele pe gaz.
• Funcțiile suplimentare includ întârzierea reglabilă a opririi pompei și a sursei de căldură (0-15 min), întârziere de
  pornire încorporată de 3 minute și conectori detașabili pentru cablare simplificată. Cutia de control poate fi
  montată pe o șină DIN sau pe o suprafață plană și necesită un gateway de internet pentru operarea de la distanță
  și integrarea în sistemul HERZ Thermiq.

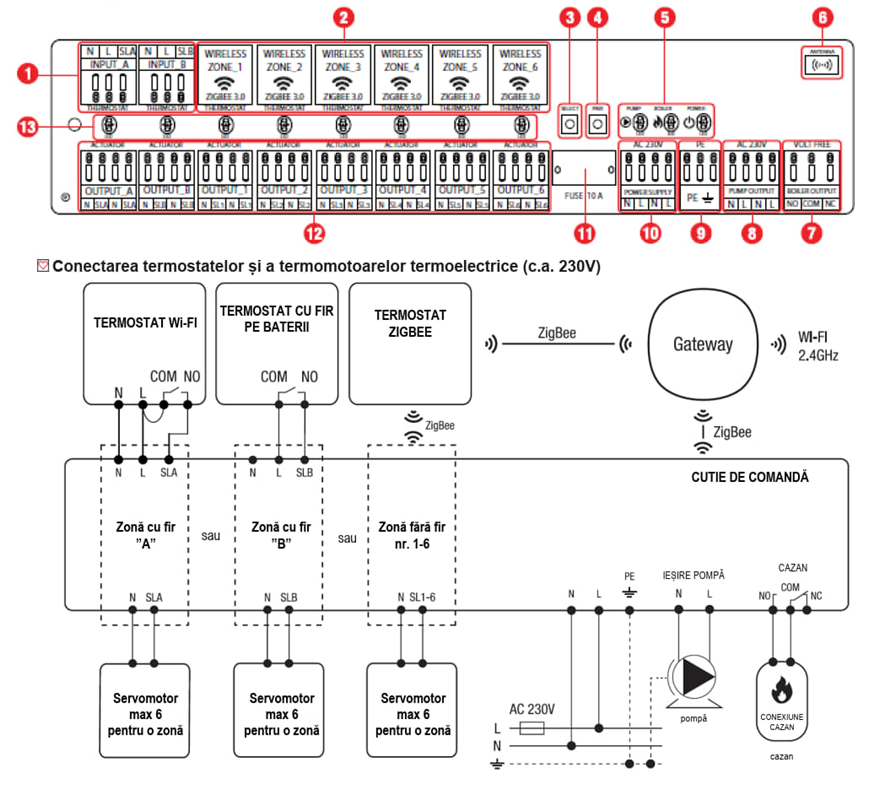

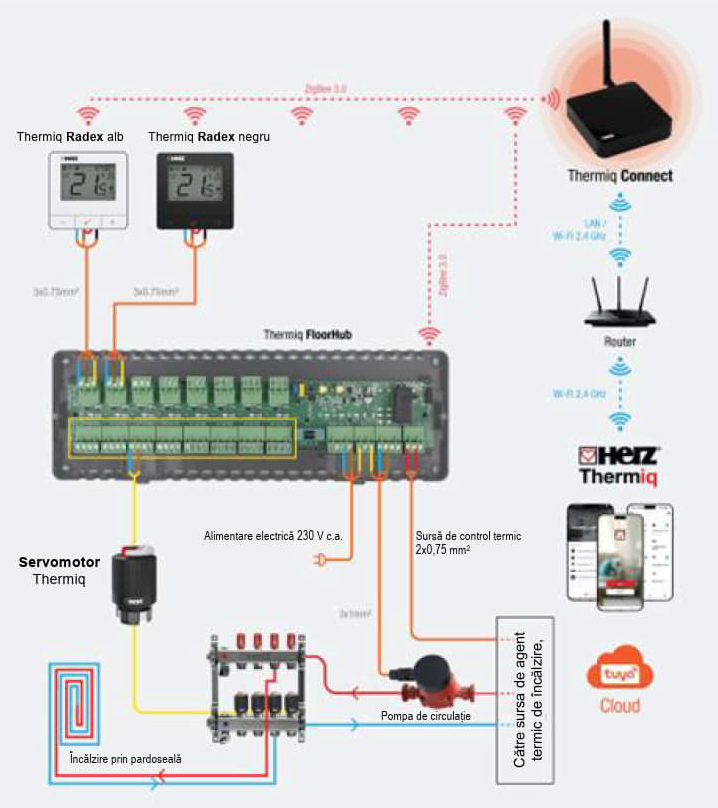

Descrierea cutiei de comandă

1. Intrări pentru termostate cu fir
2. Zone de conectare pentru termostate fără fir ZigBee
3. Buton „Select” (Selectați)
4. Buton „Pair” (Pereche)
5. Indicatori LED pentru starea de funcționare a
pompei, cazanului și conexiunii sursei de alimentare
a cutiei de comandă
6. Intrare antenă externă
7. Ieșire de comandă a dispozitivului de
încălzire, de ex. cazan pe gaz (fără tensiune)

8. Ieșire de comandă a pompei (c.a. 230 V)
9. Împământare
10. Alimentare electrică (c.a. 230 V)
11. Siguranță fuzibilă cartuș 5 x 20 mm 10A
12. Conexiuni de ieșire ale termomotoarelor (c.a. 230 V)
13. LED-uri 1-8 care informează despre funcționarea zonelor

Domeniu de aplicație
Cutia de comandă este adaptată pentru a funcționa cu termomotoare de tip NC (normal închise).

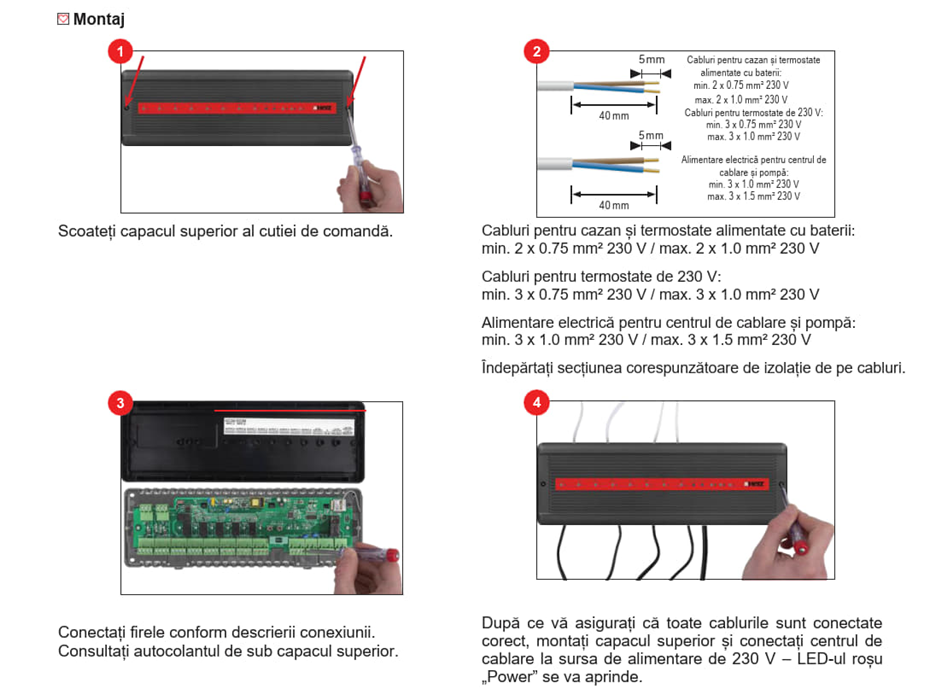

Firele termomotoarelor termoelectrice trebuie conectate la conectori detașabili în zonele corespunzătoare.

Sarcina curentă a fiecărei zone este adaptată pentru a suporta până la 6 actuatoare termoelectrice cu o putere de 2 W. În cazul în care există mai multe termomotoare într-o zonă, utilizați un releu suplimentar pentru a descărca ieșirea
acestei zone.

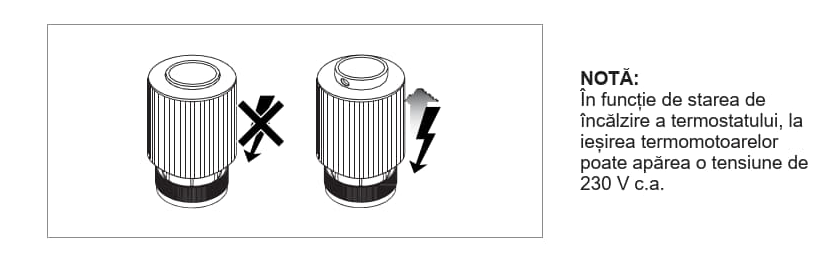

Când termomotorul nu are alimentare, acesta este închis. După aplicarea unei tensiuni de 230 V, termomotorul se
va deschide.

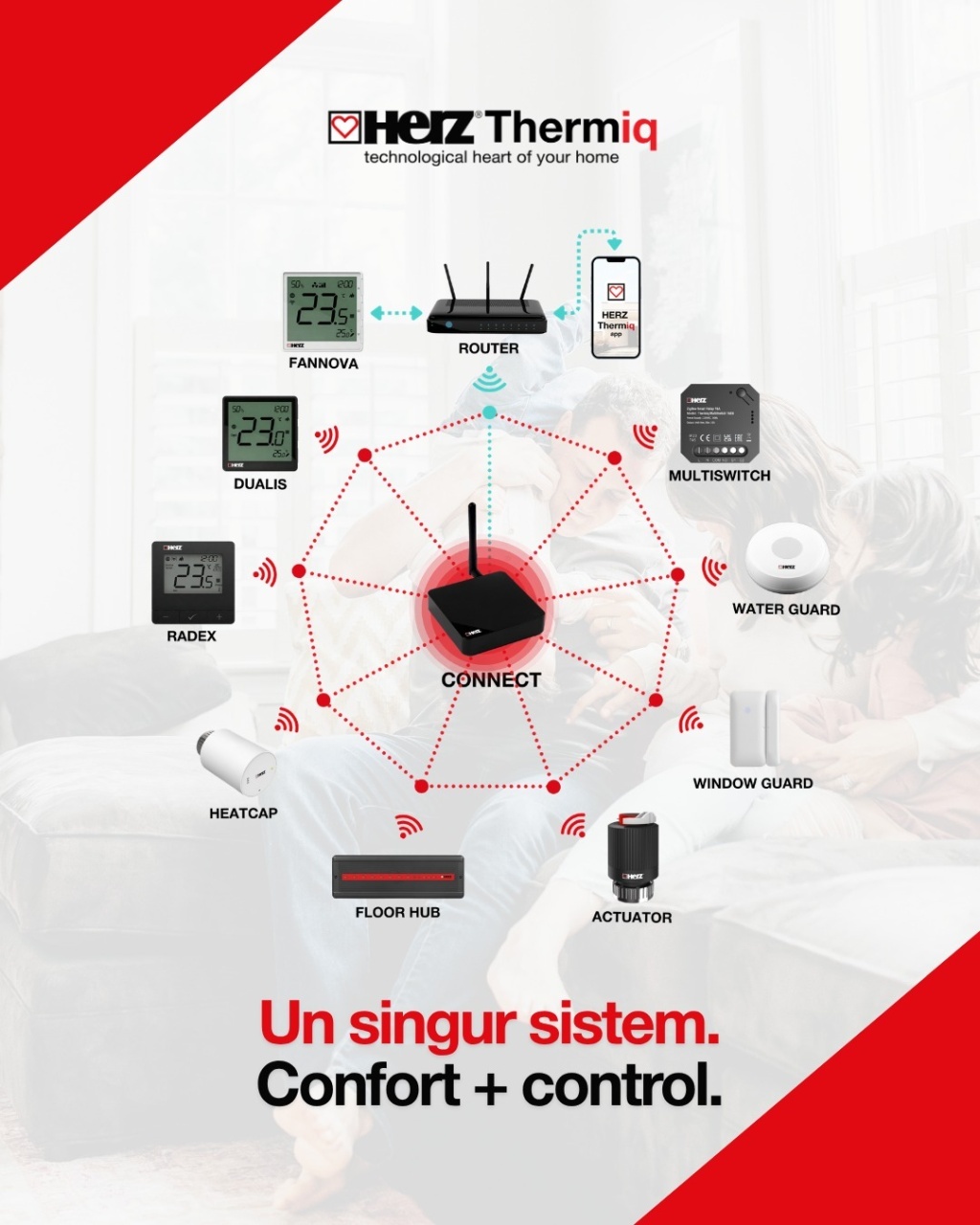

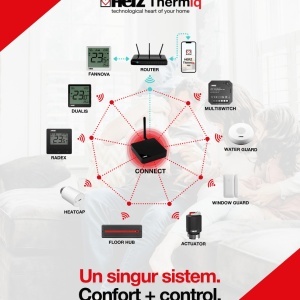

HERZ Thermiq este soluția avansată pentru reglarea inteligentă a temperaturii, integrând perfect confortul modern cu tehnologia de încălzire și răcire HERZ.
